エスクード フロント・リアの検証

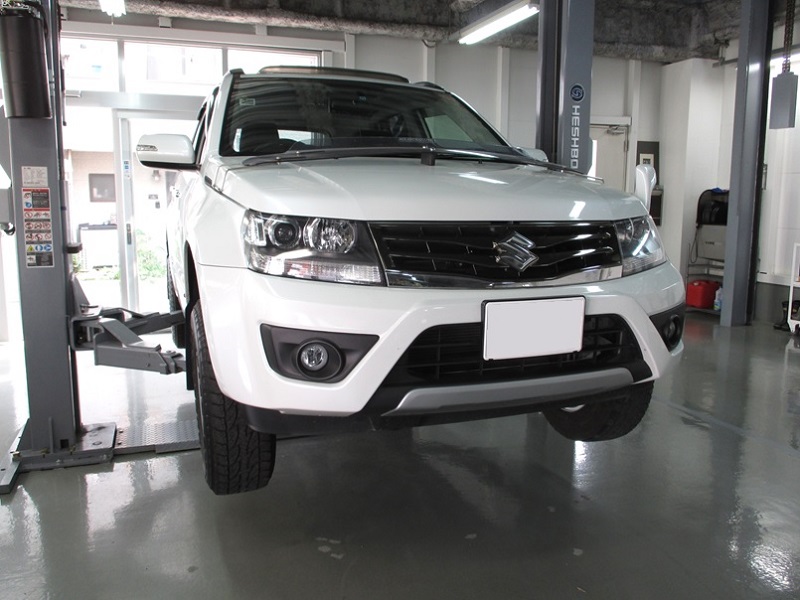

ESCUDO-TDB4W_NO.1

今日はエスクード(TDB4W)にフロント・リアのリジカラ検証を行いました。

エスクードⅢ型、3.2リッター V6エンジン搭載のモデルです。



Ⅱ型(TD54W)は2012年5月に検証済みです。





フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の8箇所です。

ESCUDO-TDB4W_NO.2



F-1締結部です。

ESCUDO-TDB4W_NO.3



ボディとサブフレームの間(赤表記)に2個を使用し、
サブフレームの下側(青表記)に2個を使用します。





F-2・F-3締結部です。

ESCUDO-TDB4W_NO.4



ボディとサブフレームの間(赤表記)に4個を使用します。

F-2・F-3締結部の4本は、サブフレームの下側にカラーを入れると全体の
位置合わせが難しくなりますので、差し込みは断念しました。







F-4締結部です。

ESCUDO-TDB4W_NO.5



ボディとサブフレームの間(赤表記)に2個を使用し、
サブフレームの下側(青表記)に2個を使用します。

フロントのリジカラは12個を使用、作業は70分で終了しました。









リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

ESCUDO-TDB4W_NO.6



R-1締結部です。

ESCUDO-TDB4W_NO.7



R-2締結部です。

ESCUDO-TDB4W_NO.8



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。





フロントは新規にカラーを設定、リアはⅡ型と互換性がありました。



スズキ エスクード(TDB4W) V6 3.2リッターモデル

フロント用

品番:50261-TDB-000 ¥21,000(税込)

リア用

品番:50300-TD5-000 ¥21,000(税込)







ご依頼いただき、ありがとうございました!



by 開発メカ
