RVR フロント・リアの検証

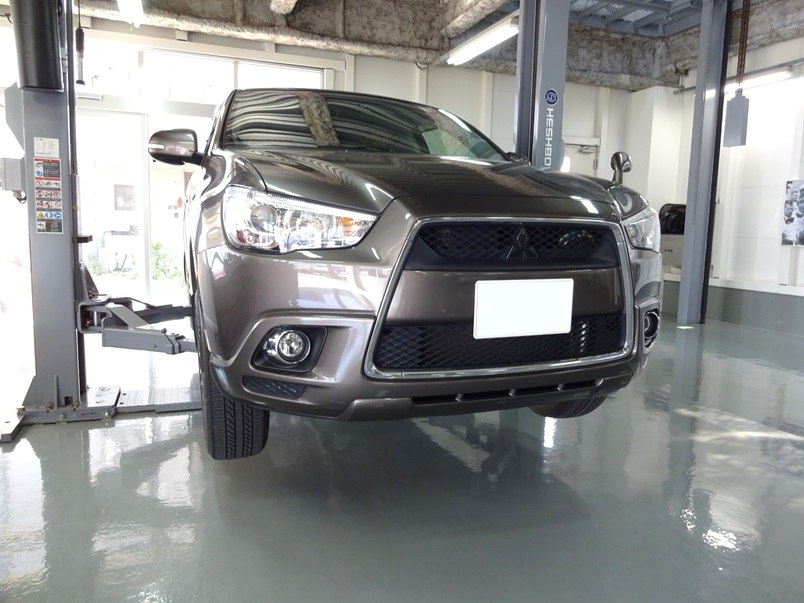

RVR-GA3W_NO.1

今日はRVR(GA3W)にフロント・リアのリジカラ検証と取り付けを行いました。



オーナー様は室内の静粛性を上げるためフロア面に制振シートが

敷き詰められています。ご友人からリジカラの話を聞いて制振性を向上させたい、

またアイドル時の振動騒音や始動時の揺動低減にも期待されている様子、

さて検証を開始しましょう。







フロントの締結ポイントは黄矢印の4箇所です。

RVR-GA3W_NO.2



F-1締結部です。

RVR-GA3W_NO.3



F-2締結部です。

RVR-GA3W_NO.4



F-1、F-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計8個を使用して、およそ50分で作業が終了しました。





リアの締結ポイントは黄矢印の4箇所です。

RVR-GA3W_NO.5



R-1締結部です。

RVR-GA3W_NO.6



R-2締結部です。

RVR-GA3W_NO.7



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、50分で作業が終了しました。





RVRはデリカD5との共通互換が確認できました。





三菱 RVR(GA3W)

フロント用

品番:50261-CZ4-000 ¥21,600(税込)

リア用

品番:50300-V1W-000 ¥21,600(税込)





ご依頼ありがとうございました。
