ジャガー Xタイプ フロント・リアの検証

JAGUAR-XTYPE_NO.1

今日はジャガー Xタイプ(J51WA)にフロント・リアの検証です。

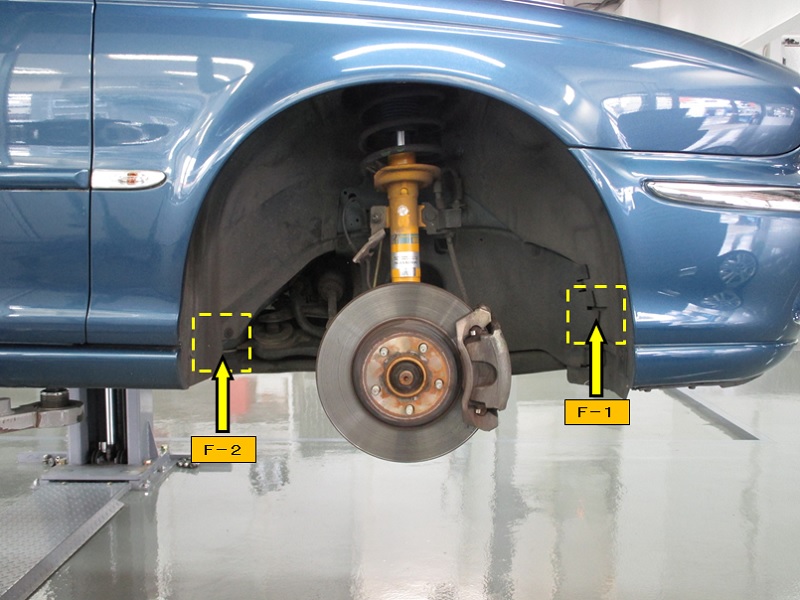

フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

JAGUAR-XTYPE_NO.2

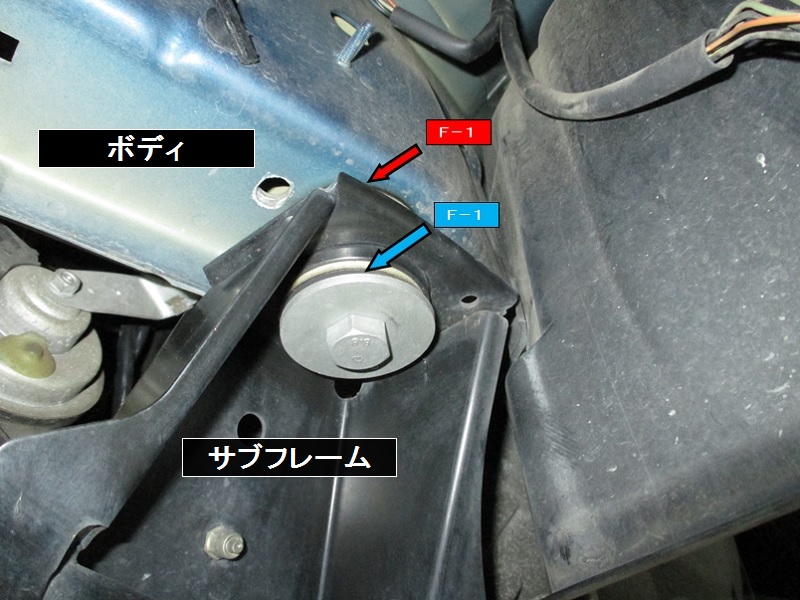

F-1締結部です。

JAGUAR-XTYPE_NO.3-1



F-2締結部です。

JAGUAR-XTYPE_NO.4-1

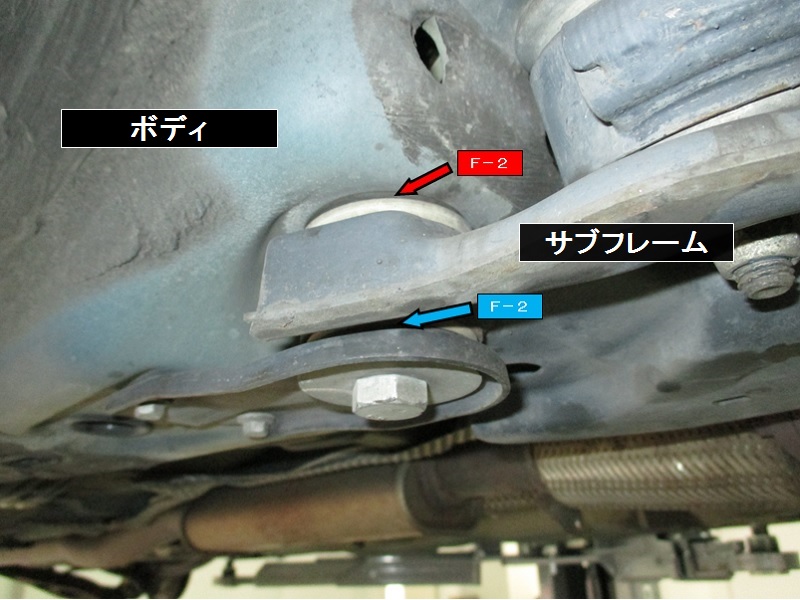

ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は60分で終了しました。

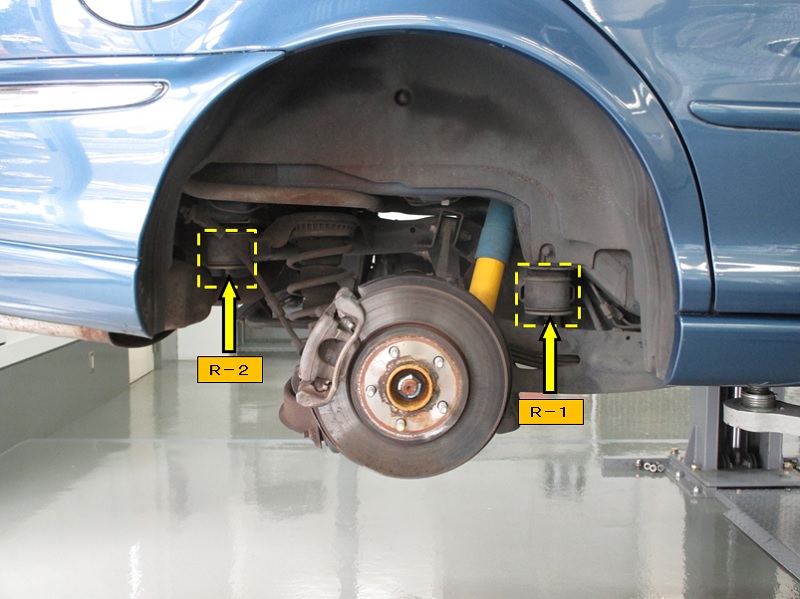

リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

JAGUAR-XTYPE_NO.5

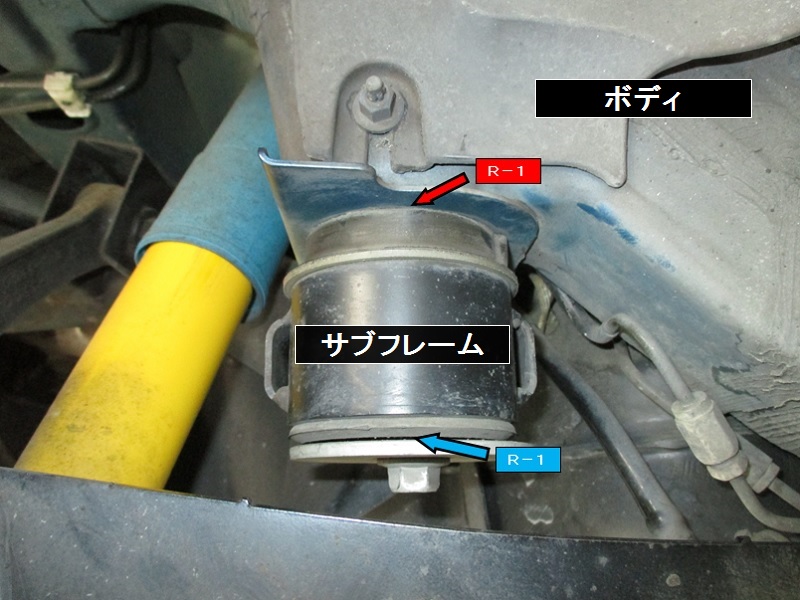

R-1締結部です。

JAGUAR-XTYPE_NO.6-1

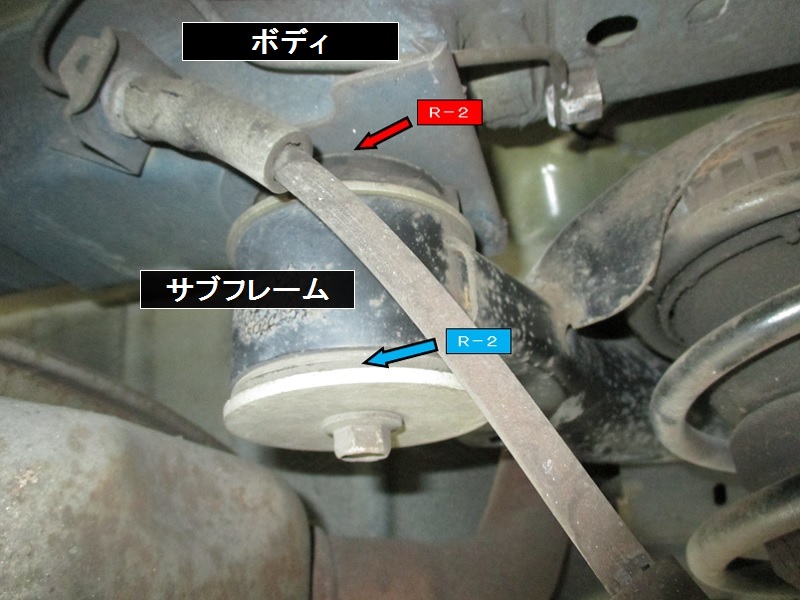

R-2締結部です。

JAGUAR-XTYPE_NO.7-1



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。







JAGUAR X-TYPE(J51WA)

フロント用

品番:50261-J51-000 ¥21,000(税込)

リア用

品番:50300-J51-000 ¥21,000(税込)







作業のご依頼、ありがとうございました!



by 開発メカ
