エスティマ フロント・リアの検証

ESTIMA-ACR50W_NO.1

今日は、現行型エスティマ(ACR50W)にフロント・リアの検証を行いました。





フロントの取り付け箇所は点線囲み部分です。

ESTIMA-ACR50W_NO.2

締結ポイントは黄矢印の4箇所です。



ESTIMA-ACR50W_NO.3

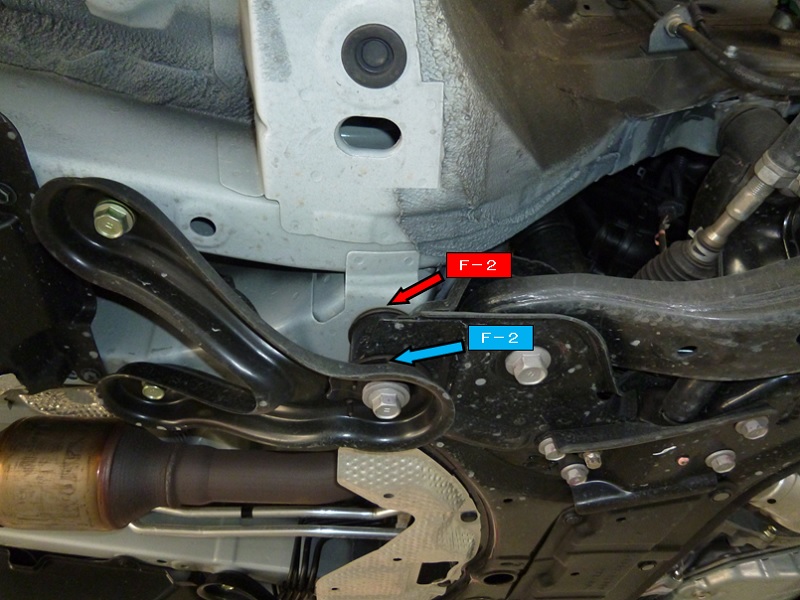

ESTIMA-ACR50W_NO.4
F-1とF-2、ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側から(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は50分で終了しました。





続いてリアの取り付け箇所は点線囲み部分です。

ESTIMA-ACR50W_NO.5

青矢印は固定軸の外側から取り付けるタイプのリジカラです。

ESTIMA-ACR50W_NO.6

リアのリジカラは2個を使用、作業は30分で終了しました。





エスティマ(R50W/R20W)

フロント用

品番:50261-50W-000 ¥21,000(税込)

リア用

品番:50300-20W-000 ¥5,880(税込)



2015年11月11日 更新

リアの品番を変更しました。

<新品番>

品番:50300-50W-000 ¥6,048(税込)







作業のご依頼、ありがとうございました!



by 開発メカ
