クラウンHV フロント・リアの検証

クラウンHV(GWS224)にリジカラの検証と取り付けを行いました。



フロント側 締結ポイント 4箇所



F-1締結部です。



F-2締結部です。

F-1とF-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
フロントのリジカラは合計8個を使用しました。

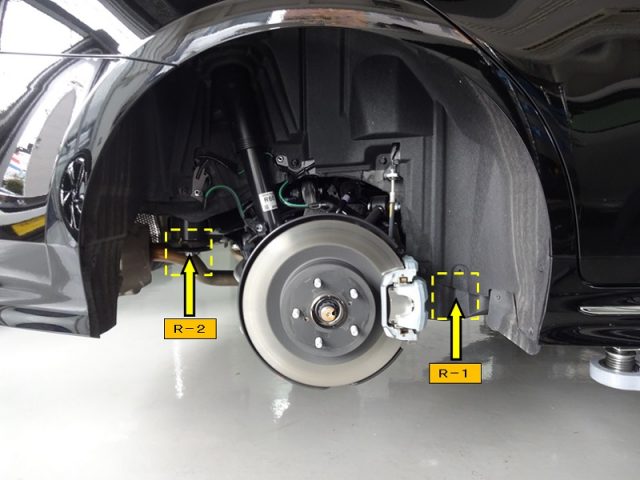

リア側 締結ポイント 4箇所



R-1締結部です。

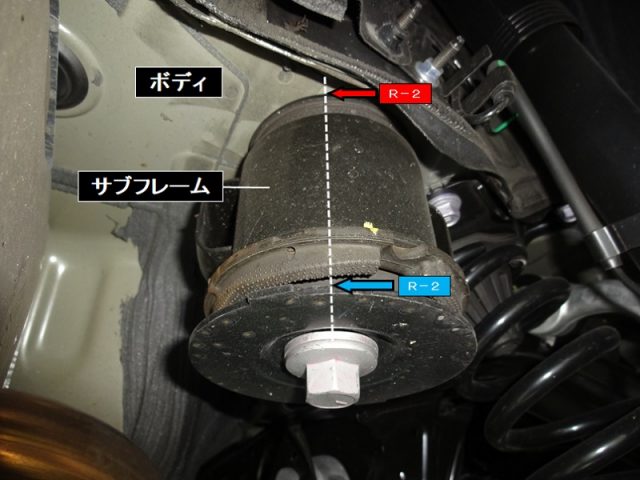

R-2締結部です。

R-1とR-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
リアのリジカラは合計8個を使用しました。



適合追加情報

トヨタ クラウンHV(GWS224)

フロント用
品番:50261-URZ-000 ¥21,600(税込)

リア用
品番:50300-GWS-000 ¥21,600(税込)

※リア側は新規設定のため12月25日(火)より発売予定です

■12月25日更新
1月15日(火)からの発売に変更致しました
