2024年8月8日 / Last updated : 2024年8月9日リジカラ開発メカ Verification

オデッセイe-HEV 新規検証

ホンダ　オデッセイ e-HEV(RC5) に新規検証を行いました。

_{フロント側}

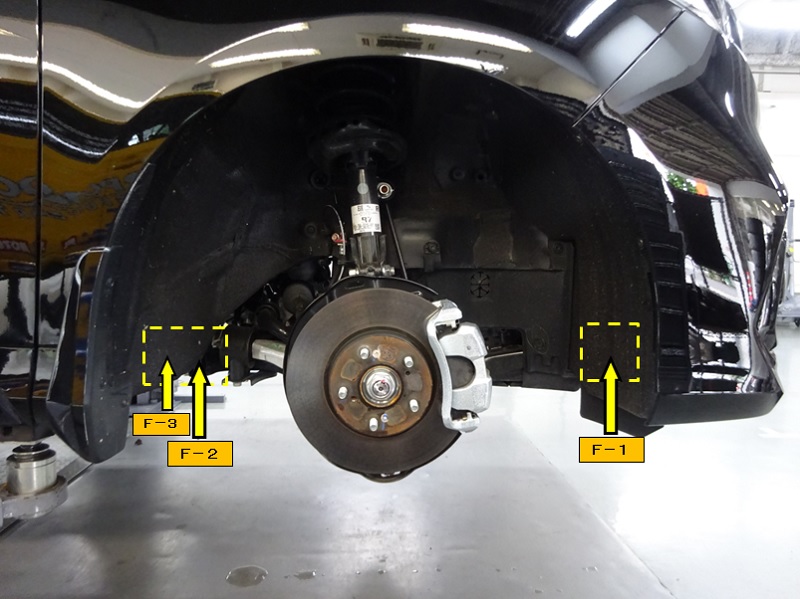

【締結ポイント】サブフレーム形状　左右合計6箇所

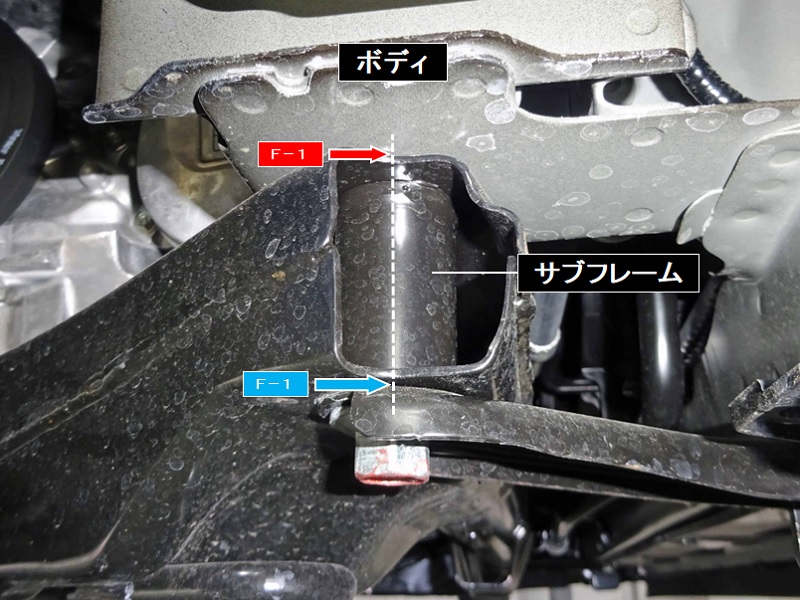

【F-1締結部】M14締結ボルト＋ガゼットプレート

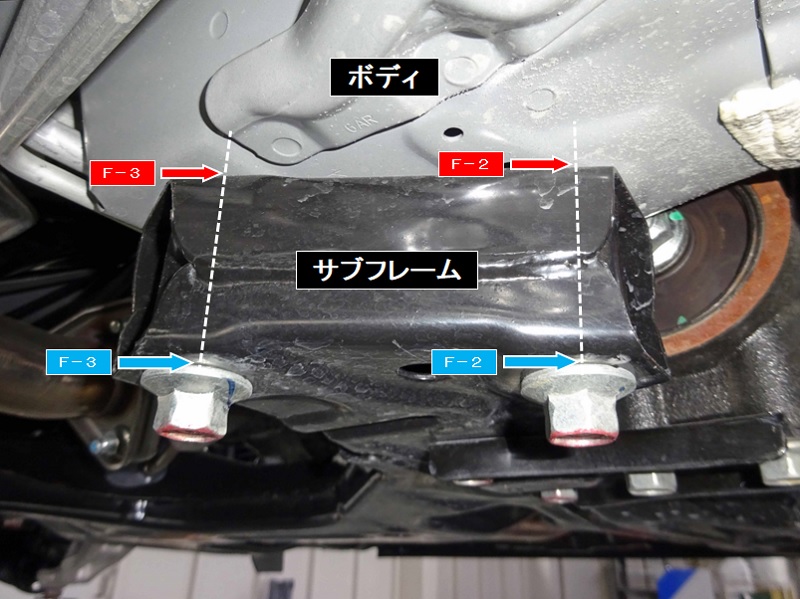

【F-2/F-3締結部】M14締結ボルト

フロント側の検証結果は以下の通りです。
赤表記部分＝サブフレーム上側に設定
青表記部分＝サブフレーム下側に設定
カラーの合計使用数＝12個

_リア側

【締結ポイント】トーションビーム＋ブラケット形状　左右合計10箇所

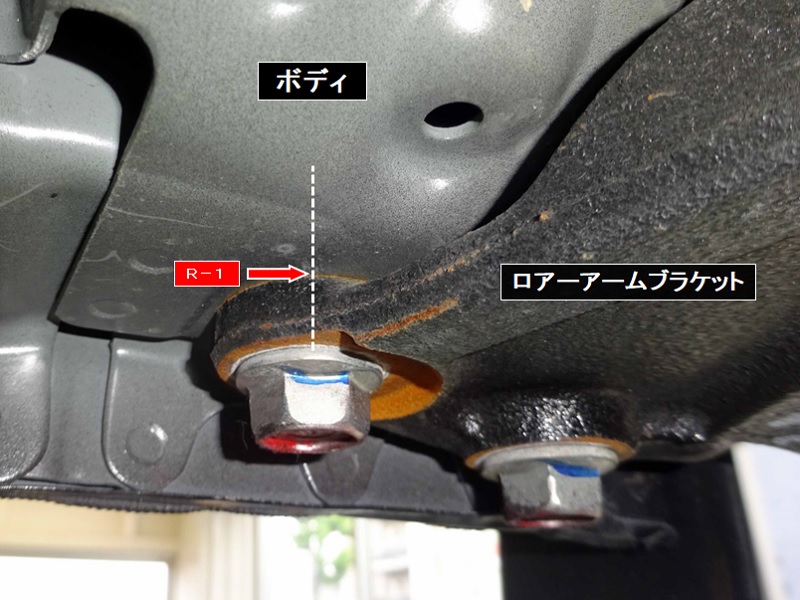

【R-1締結部1】M12締結ボルト

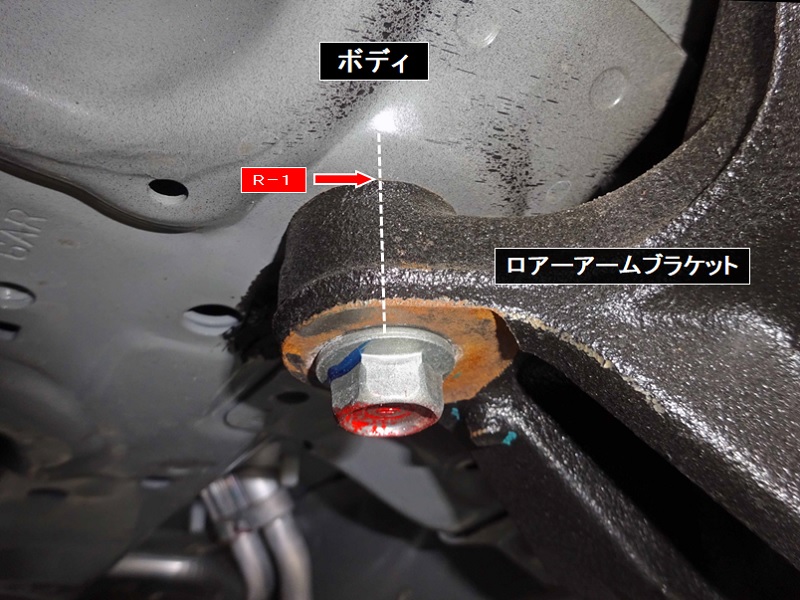

【R-1締結部2】M12締結ボルト

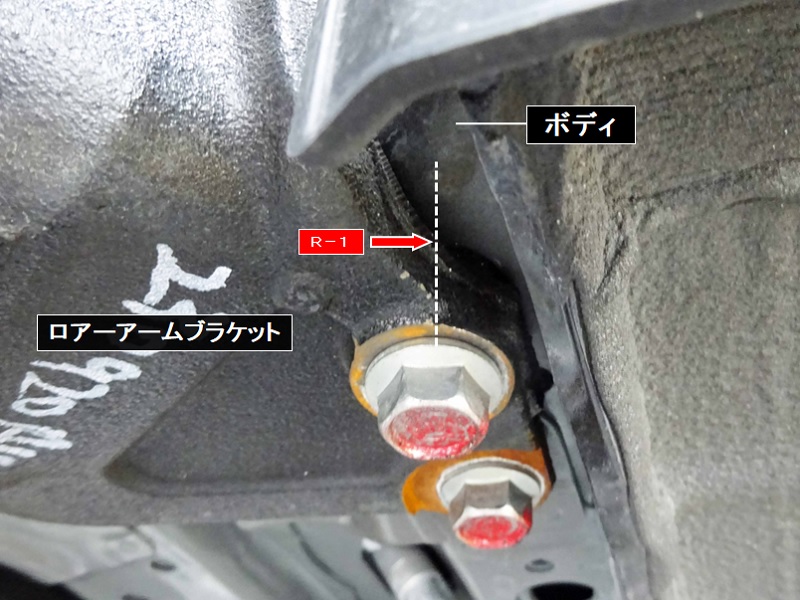

【R-1締結部3】M12締結ボルト

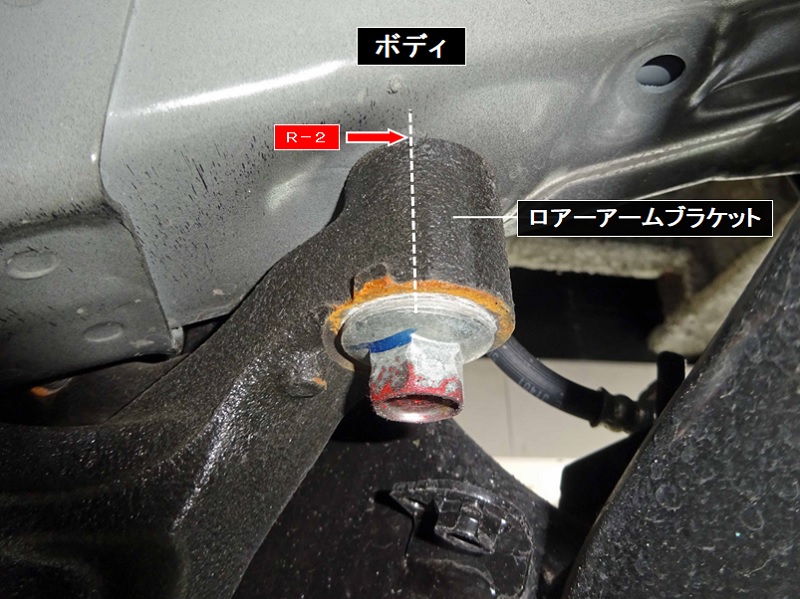

【R-2締結部】M14締結ボルト

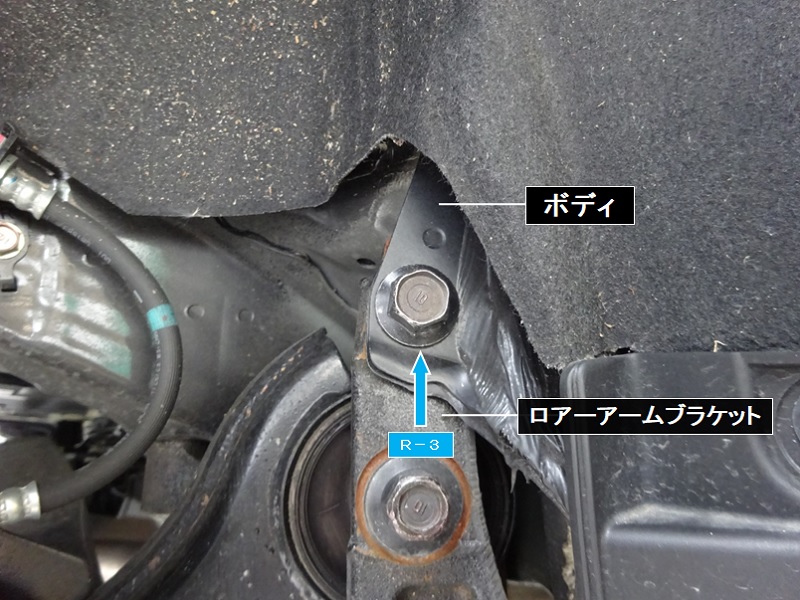

【R-3締結部(側面)】M12締結ボルト
※メネジ位置が合わないときは接地状態にし荷重を掛けてボルトを挿し込みます

リア側の検証結果は以下の通りです。
赤表記部分＝ブラケット上側に設定
青表記部分＝ブラケット側面に設定
カラーの合計使用数＝10個

_適合製品

HONDA ODYSSEY e-HEV(RC5)

フロント側　50261-RC5-000　￥22,000(税込定価)

リア側　50300-RC1-000　￥22,000(税込定価)
