ルノー メガーヌⅢ フロント・リアの検証

ルノー メガーヌⅢ(ZH5F)にリジカラの検証と取り付けを行いました。

フロントの締結ポイントは黄矢印の4箇所です。

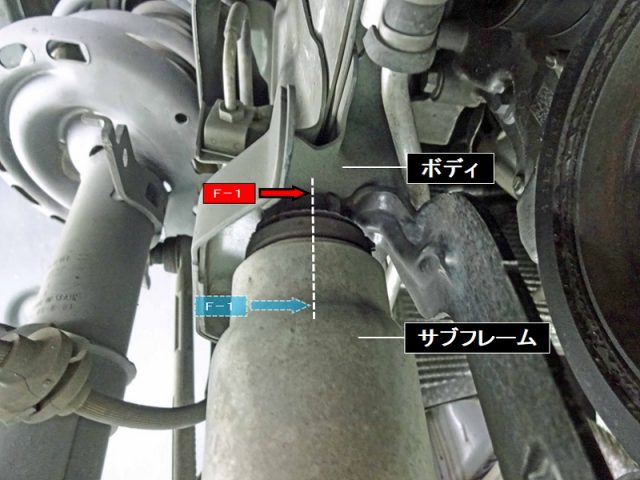

F-1締結部です。

F-2締結部です。

F-1とF-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
フロントのリジカラは合計8個を使用しました。

リアの締結ポイントは黄矢印の6箇所です。

トレーリングアームブラケットのR-1締結部です。

R-2締結部です。

R-3締結部です。

R-1~R-3の赤表記部分はボディとブラケットの間にリジカラを挟み、
青表記部分はブラケットとボルトの間に装着します。
リアのリジカラは合計12個を使用しました。

今回の検証でメガーヌⅢを設定に追加しました。

RENAULT MEGANEⅢ(ZH5F)
フロント用
品番:50261-ZH5-000 ¥21,600(税込)
リア用
品番:50300-ZH5-000 ¥21,600(税込)

2022年11月4日更新
品番変更のお知らせ[2021年6月~]
フロント 50261-ZF4-000 ¥22,000(税込)
リア 50300-ZF4-000 ¥22,000(税込)

ご依頼ありがとうございました。
