メガーヌⅡ フロント・リアの検証

MEGANE2-MF4_NO.1

今日はルノー メガーヌⅡ型(MF4 )にフロント・リアの
リジカラ検証と取り付けを行いました。

フロントの締結ポイントは黄矢印の4箇所です。

MEGANE2-MF4_NO.2

F-1締結部です。

MEGANE2-MF4_NO.3

F-2締結部です。

MEGANE2-MF4_NO.4

F-1・F-2の赤表記部分はボディとサブフレームの間にリジカラを挟み
青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。
フロントのリジカラは合計8個を使用して、60分で作業が終了しました。

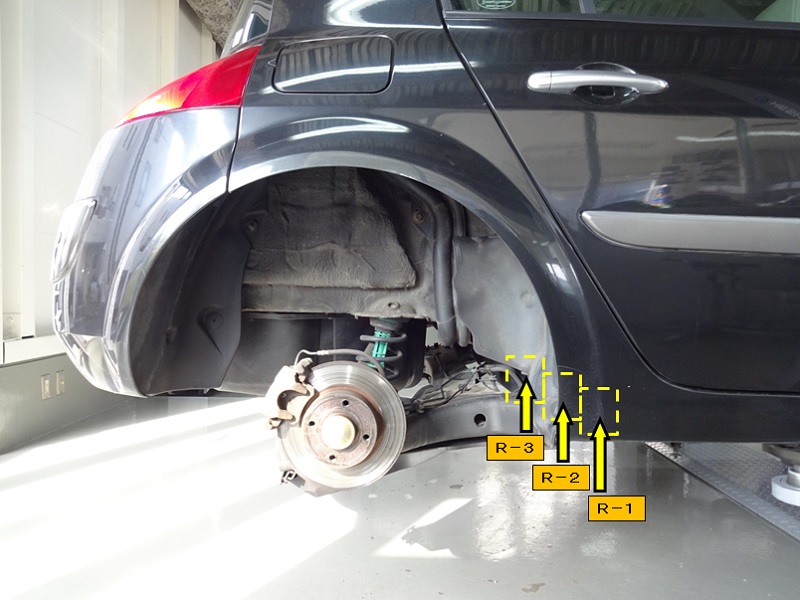

リアの締結ポイントは黄矢印の6箇所、トレーリングアームのブラケットです。

MEGANE2-MF4_NO.5-2

R-1締結部です。

MEGANE2-MF4_NO.6

R-2締結部です。

MEGANE2-MF4_NO.7

R-3締結部です。

MEGANE2-MF4_NO.8-2

R-1~R-3の赤表記部分はボディとブラケットの間にリジカラを挟み、
青表記部分はブラケットと締結ボルトの間にリジカラを装着します。
リアのリジカラは合計12個を使用して、50分で作業が終了しました。

RENAULT MEGANEⅡ(MF4)
フロント用
品番:50261-RF4-000 ¥21,600(税込)
リア用
品番:50300-RF4-000 ¥21,600(税込)

2020年7月17日更新
品番変更のお知らせ[2020年7月~]
フロント 50261-KWK-000 ¥22,000(税込)

ご依頼ありがとうございました。
