BMW X3 フロント・リアの検証

今日は平塚ベイファールさんからのご依頼で、BMW X3(G01)にリジカラの検証と
取り付けを行いました。



フロントの締結箇所は黄矢印の6箇所です。



F-1締結部です。



F-2締結部です。

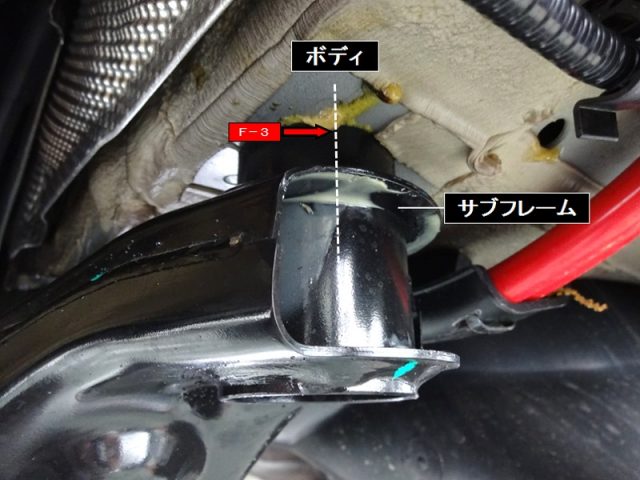

F-3締結部です。

F-1~F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
フロントのリジカラは合計10個を使用しました。



リアの締結ポイントは黄矢印の4箇所です。

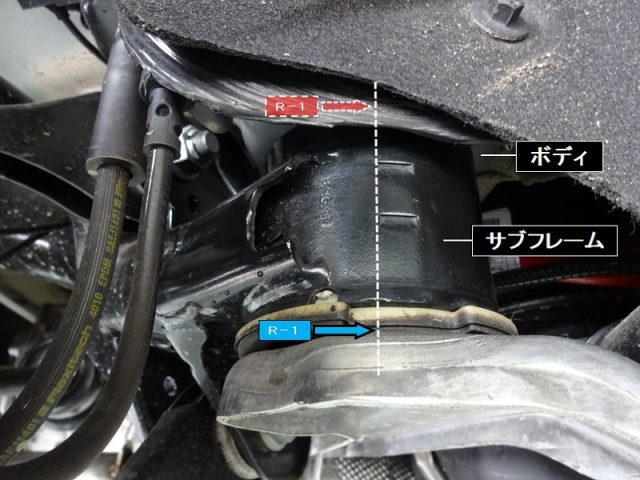

R-1締結部です。



R-2締結部です。

R-1とR-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
リアのリジカラは合計8個を使用しました。



BMW X3(G01型)は完全な新型でした、リジカラは新規設定、
開発品となり発売は4月25日(水)から開始を致します。



BMW X3(G01)

フロント用
品番:50261-G01-000 ¥23,760(税込)

リア用
品番:50300-G01-000 ¥23,760(税込)



ご依頼ありがとうございました。
