アウディ S3 フロント・リアの検証

今日はアウディ S3 (8VDJHL)にリジカラの検証と取り付けを行いました。

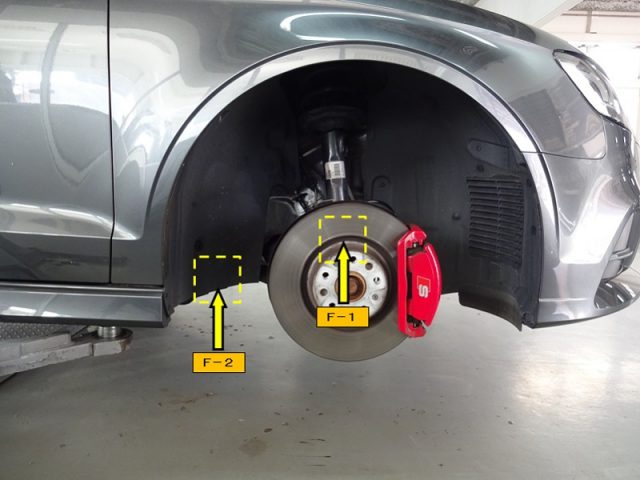

フロントの締結ポイントは黄矢印の4箇所です。

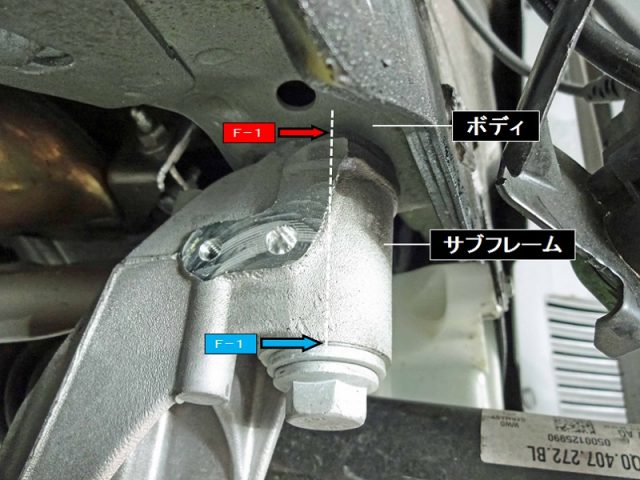

F-1締結部です。

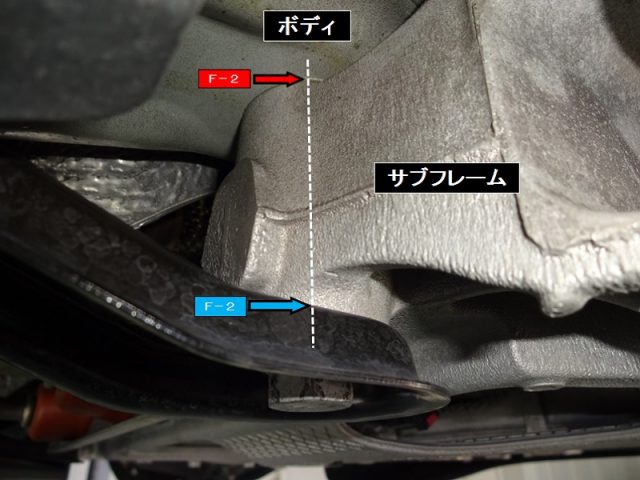

F-2締結部です。

F-1とF-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
フロントのリジカラは合計8個を使用しました。

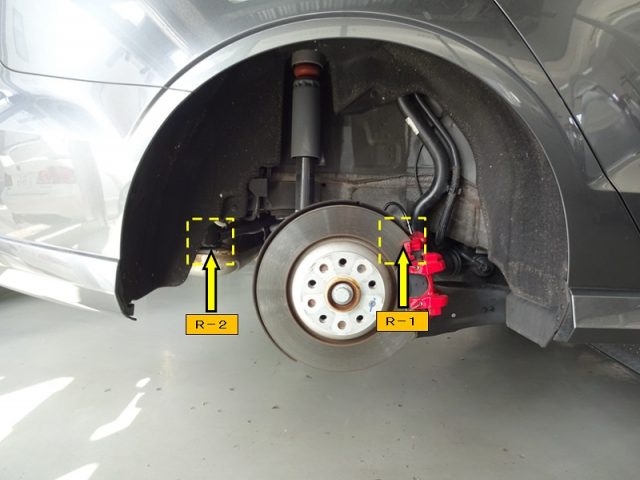

リアの締結ポイントは黄矢印の4箇所です。

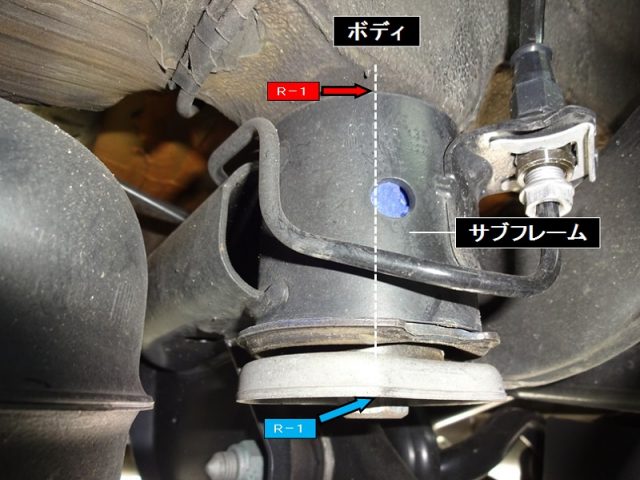

R-1締結部です。

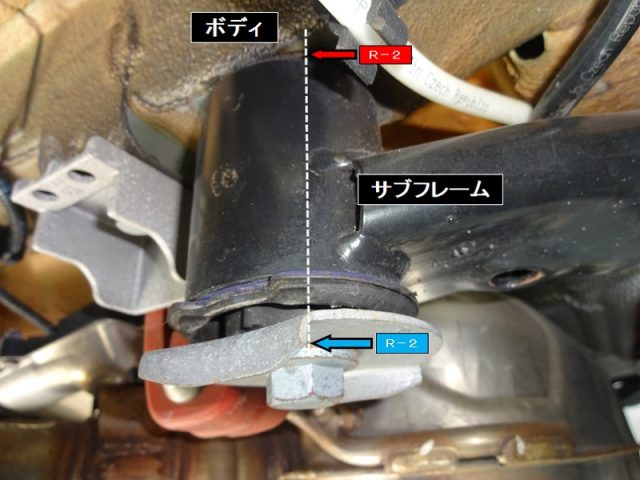

R-2締結部です。

R-1とR-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームとボルトの間に装着します。
リアのリジカラは合計8個を使用しました。



今回の検証でS3の8VD型と8VC型は、リジカラの互換性を実車で確認する事が出来ました。



AUDI S3 (8VDJHL)

フロント用
品番:50261-AUC-000 ¥23,760(税込)

リア用
品番:50300-AUC-S00 ¥23,760(税込)



ご依頼ありがとうございました。
