ベンツ S300h フロント・リアの検証

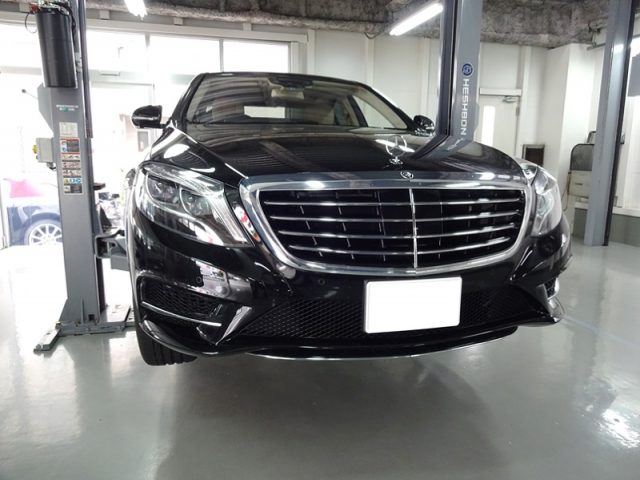

今日はメルセデスベンツ S300h(W222)にリジカラの検証と取り付けを行いました。

オーナー様はこれまでにベンツW124、クラウン4WD、クラウンHV、サクシードとリジカラを装着いただき、今回で何と5台目となる作業依頼でした。

いつもありがとうございます。

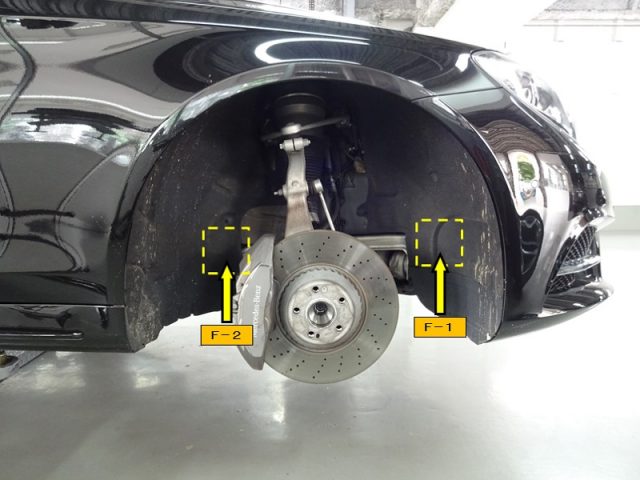

フロントの締結ポイントは黄矢印の4箇所です。

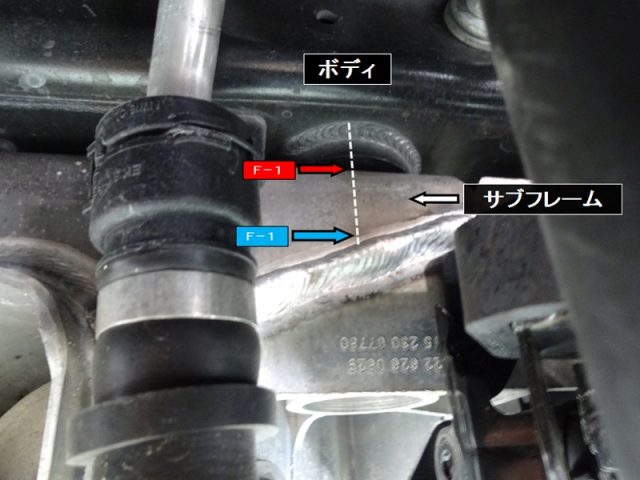

F-1締結部です。

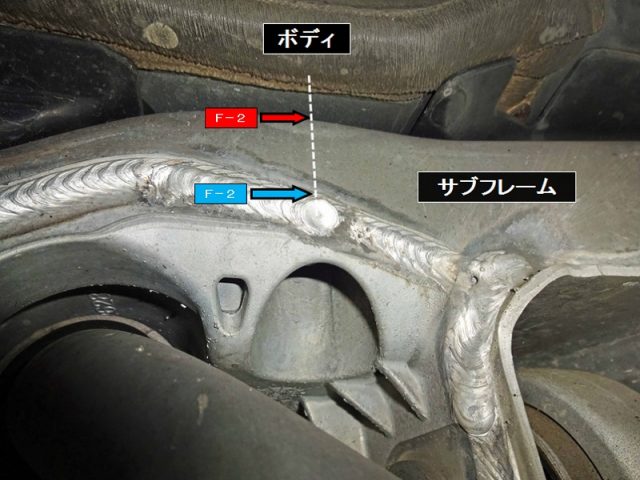

F-2締結部です。

F-1・F-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。
フロントのリジカラは合計8個を使用しました。

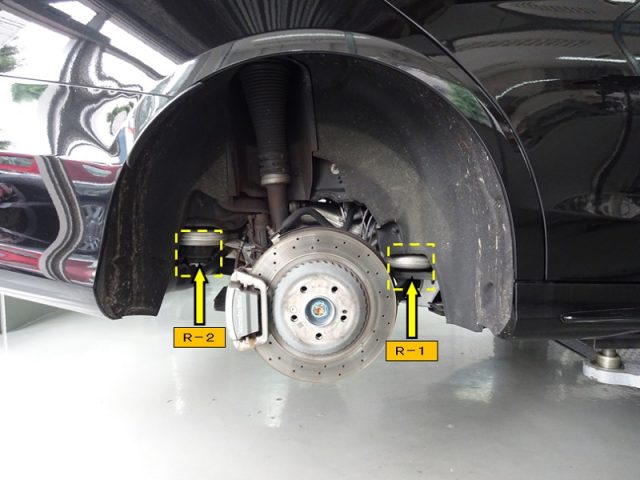

リアの締結ポイントは黄矢印の4箇所です。

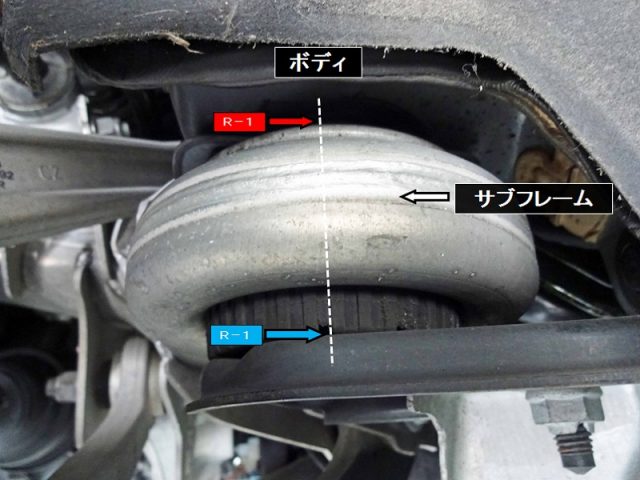

R-1締結部です。

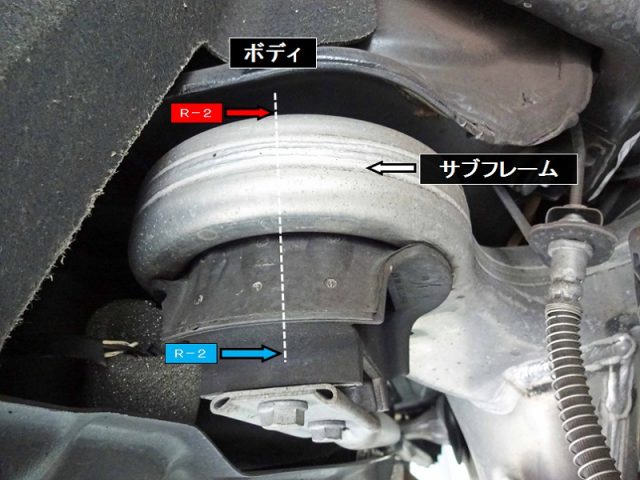

R-2締結部です。

R-1・R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、
青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。
リアのリジカラは合計8個を使用しました。



W222モデルのS300hは、新設計のプラットフォームでした、リジカラも新設定となります。



MERCEDES BENZ S300h(W222)

フロント用
品番:50261-222-000 ¥21,600(税込)

リア用
品番:50300-222-000 ¥21,600(税込)





ご依頼いただき、ありがとうございました。
