ベンツ GLE350D フロント・リアの検証

BENZ-GLE350D_NO.1

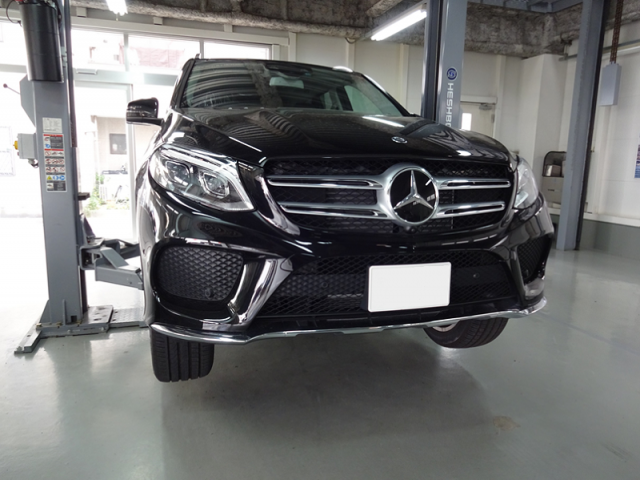

今日はベンツ GLE350D(W166)にフロント・リアの

リジカラ検証と取り付けを行いました。





SUV特有の車体の揺らめきを安定させたいというご要望です。

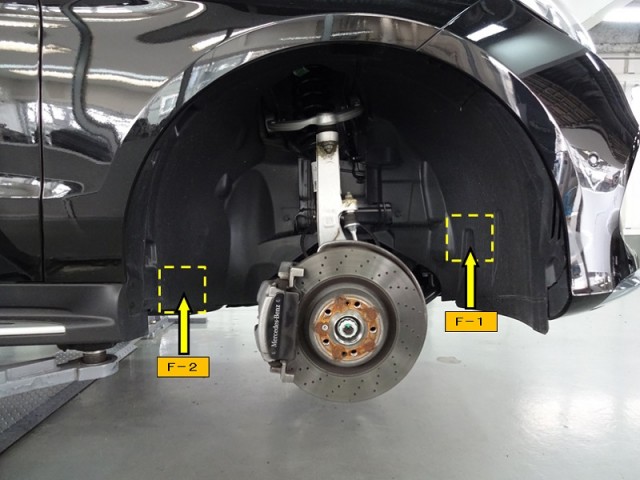

フロントの取り付け箇所は黄矢印の4箇所です。

BENZ-GLE350D_NO.2

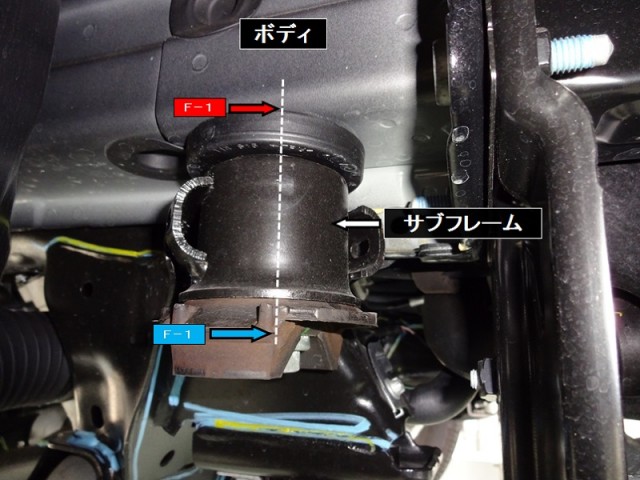

F-1締結部です。

BENZ-GLE350D_NO.3



F-2締結部です。

BENZ-GLE350D_NO.4



F-1・F-2の赤表記部分にはボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロント側は合計8個のリジカラを使用しました。

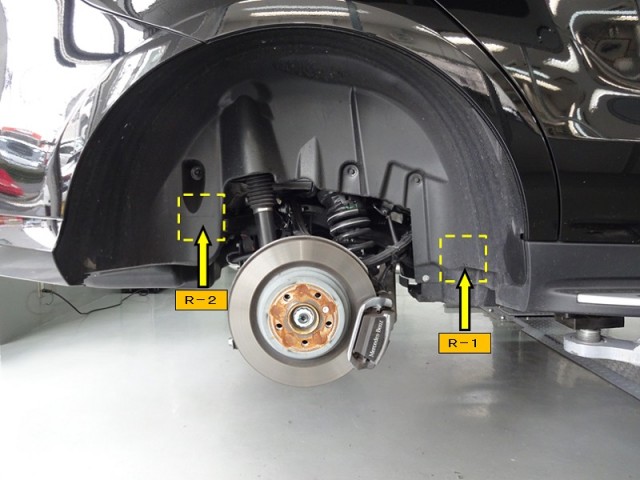

リアの締結ポイントは黄矢印の4箇所です。

BENZ-GLE350D_NO.5

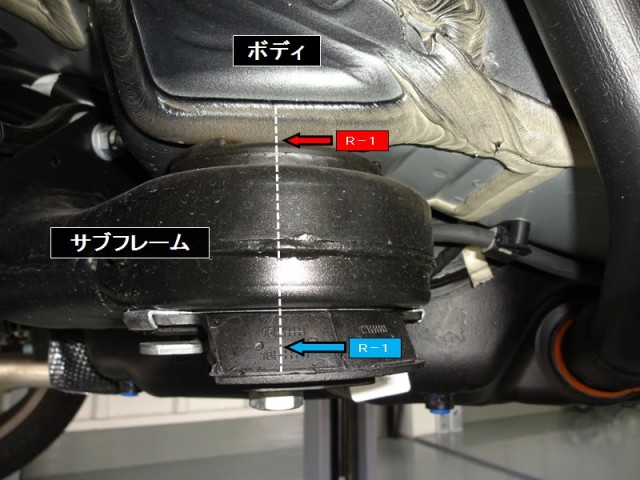

R-1締結部です。

BENZ-GLE350D_NO.6

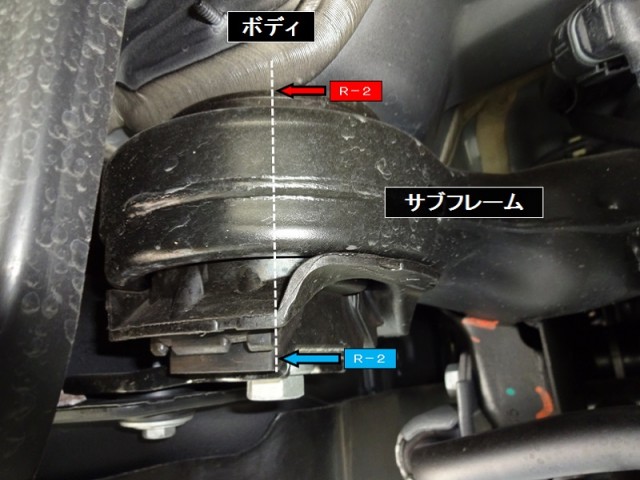

R-2締結部です。

BENZ-GLE350D_NO.7



R-1・R-2の赤表記部分にはボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リア側は合計8個のリジカラを使用しました。







リジカラの装着よりも下面をフルに覆うアンダーカバーの脱着に時間が掛かります。

前後合計で3~3.5時間ほど作業時間が必要でした。





GLE350Dは166系で前後の互換性が確認出来ました。



MERCEDES BENZ GLE350D(W166)

フロント用

品番:50261-W16-000 ¥21,600(税込)

リア用

品番:50300-W16-002 ¥21,600(税込)





ご依頼ありがとうございました。
