ACURA TL フロント・リアの検証

ACURA-TL-UA9_NO.1

タイプワンでエンジン不調の修理のために入庫したACULA TL(UA9)、

リジカラの取り付けも併せてご依頼いただきましたので、検証作業をレポートいたします。



タイプワンブログ 「ACURA TL!」





フロントの締結ポイントは黄矢印の4箇所です。

ACURA-TL-UA9_NO.2



F-1締結部です。

ACURA-TL-UA9_NO.3



F-2締結部です。

ACURA-TL-UA9_NO.4



F-1・F-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計8個を使用して、60分で作業が終了しました。

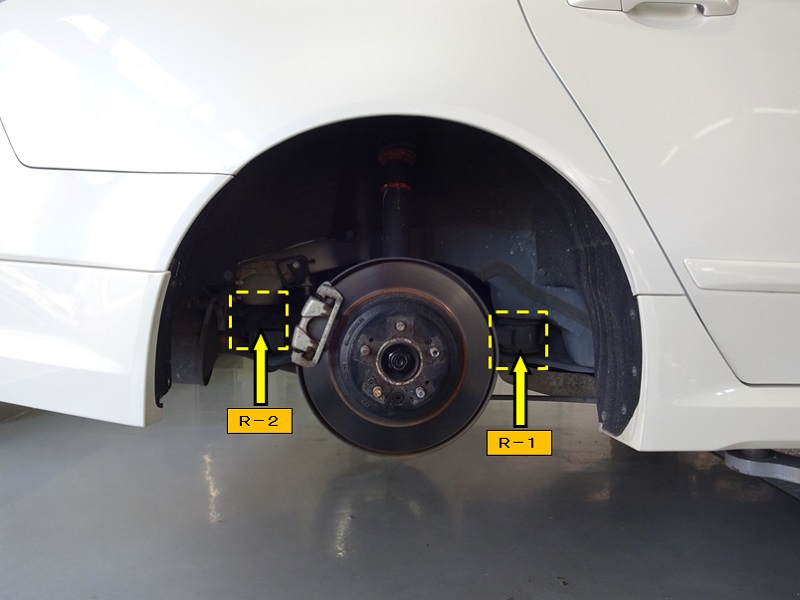

リアの締結ポイントは黄矢印の4箇所です。

ACURA-TL-UA9_NO.5



R-1締結部です。

ACURA-TL-UA9_NO.6



R-2締結部です。

ACURA-TL-UA9_NO.7



R-1・R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、50分で作業が終了しました。







ACURA TLはレジェンド(KB1)とプラットフォームが共通で

フロント・リア共にKB1用でお取り付け出来ました。





ACURA TL(UA9)

フロント用

品番:50261-KB1-000 ¥19,440(税込)



リア用

品番:50300-KB1-000 ¥19,440(税込)







ご依頼ありがとうございました。
