ベンツ B180フロント・リアの検証

BENZ-W246_NO.1

今日はベンツ B180(W246)にフロント・リアのリジカラ検証と

取り付けを行いました。



前回W211型のCクラスにリジカラを取り付けをされたオーナー様、

想像を超えて乗り味が上質になり、驚いたそうでリピート装着のオーダーを頂きました。







フロントの締結ポイントは黄矢印の10箇所です。

BENZ-W246_NO.2



F-1締結部です。

BENZ-W246_NO.3

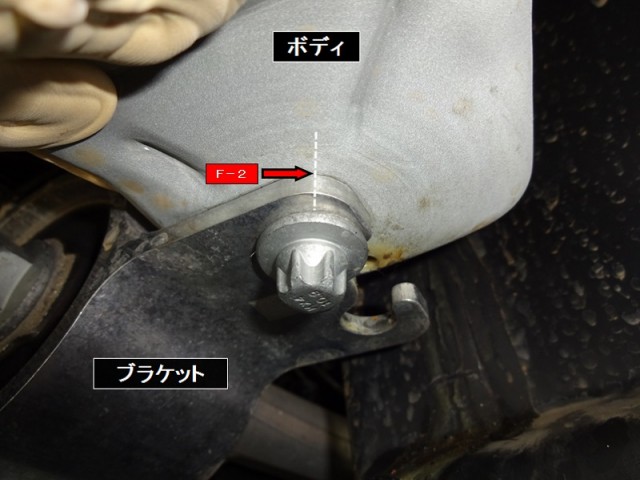

F-2締結部、ロアーアームブラケットです。

BENZ-W246_NO.4



F-3締結部の外側です。

BENZ-W246_NO.5



F-3締結部の外側です。

BENZ-W246_NO.6



F-1~F-3の赤表記部分はボディとサブフレーム(ブラケット)の間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、80分で作業が終了しました。





リアの締結ポイントは黄矢印の4箇所です。

BENZ-W246_NO.7



R-1締結部です。

BENZ-W246_NO.8



R-2締結部です。

BENZ-W246_NO.9



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、60分で作業が終了しました。





W246型のBクラスは、W176型のAクラスとリジカラの共通互換が確認できました。





MERCEDES BENZ B180(W246)

フロント用

品番:50261-176-000 ¥21,600(税込)

リア用

品番:50300-176-000 ¥21,600(税込)





ご依頼ありがとうございました。
