151型クラウンフロント・リアの検証

CRPWN-JZS151_NO.1

今日はクラウン(JZS151)にフロント・リアの

リジカラ検証と取り付けを行いました。



以前15系クラウンの検証を行ったのは2012年12月、3リッターモデルの

JZS155型で走行は6万kmでした。

今回は2.5リッターモデルの走行5万km、製造から16年、しかしシヤシー下面には

錆もなく、驚く位の程度の良さ、ボディも輝き「つるピカ」状態です。





フロントの締結ポイントは黄矢印の4個所です。

CRPWN-JZS151_NO.2



F-1締結部です。

CRPWN-JZS151_NO.3



F-2締結部です。

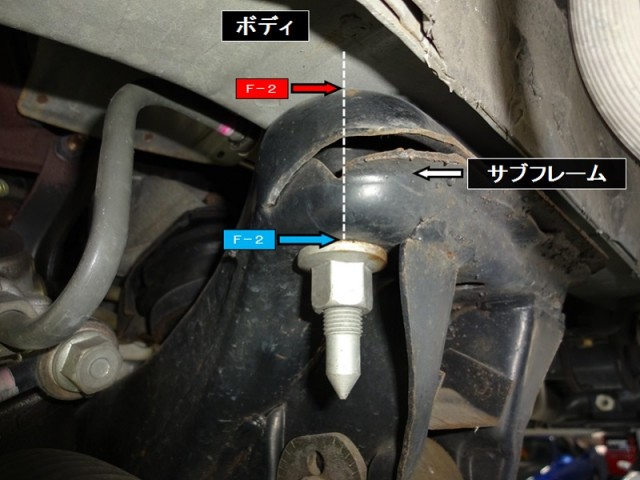

CRPWN-JZS151_NO.4



F-1、F-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計8個を使用して、50分で作業が終了しました。







リアの締結ポイントは黄矢印の10箇所です。

CRPWN-JZS151_NO.5



R-1締結部です。

CRPWN-JZS151_NO.6



マウントブッシュのブラケット側、R-2締結部です。

CRPWN-JZS151_NO.7



同じくR-2締結部です。

CRPWN-JZS151_NO.8



R-1、R-2の赤表記部分はボディとサブフレーム(ブラケット)の間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計12個を使用して、60分で作業が終了しました。





151型クラウンは、3リッターモデルの155型と共通互換が確認できました。





トヨタ クラウン(JZS151)

フロント用

品番:50261-X10-000 ¥21,600(税込)

リア用

品番:50300-X90-000 ¥21,600(税込)







リジカラの装着後に今回は時間がないので近所を数kmだけ試乗して、

アライメントの測定を行いました。

CRPWN-JZS151_NO.9





計測結果、全て基準値内です!!

結果、調整する必要はありませんでした。

CROWN_3-40



ご依頼いただきありがとうございました。
