アウディ S7フロント・リアの検証

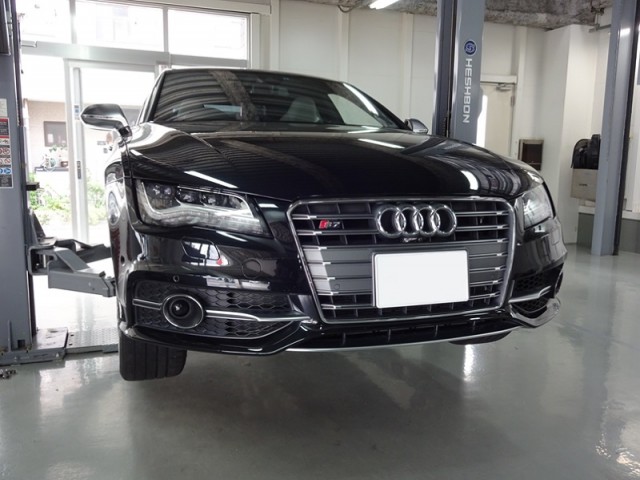

AUDI-S7-4GC_NO.1

今日はアウディ S7(4GC)にフロント・リアの
リジカラ検証と取り付けを行いました。



オーナー様はBMW3シリーズのアクティブHVにもリジカラを装着、
いわゆるリジカラのリピーター様ですね!

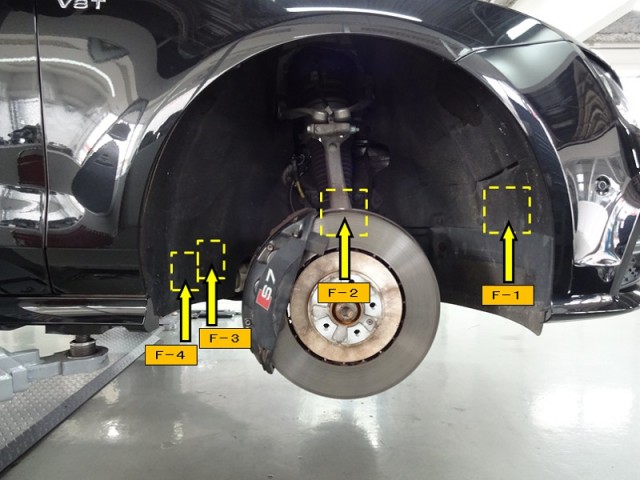

フロントの締結ポイントは黄矢印の8個所です。

AUDI-S7-4GC_NO.2



F-1締結部です。

AUDI-S7-4GC_NO.3



F-2締結部です。

AUDI-S7-4GC_NO.4



F-3とF-4締結部です。

AUDI-S7-4GC_NO.5-2



F-1~F-4の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計16個を使用して、80分で作業が終了しました。







リアの締結ポイントは黄矢印の4箇所です。

AUDI-S7-4GC_NO.6



R-1締結部です。

AUDI-S7-4GC_NO.7



R-2締結部です。

AUDI-S7-4GC_NO.8



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、60分で作業が終了しました。





4GC型のアウディS7は、同じ4GC型のA6と共通互換が確認できました。





AUDI S7(4GC)

フロント用

品番:50261-4GC-000 ¥23,760(税込)

リア用

品番:50300-4GC-000 ¥23,760(税込)





ご依頼いただき、ありがとうございました。
