アクセラ フロント・リアの検証

AXELA-BM5_NO.1-2

今日はアクセラ(BM5)にフロント・リアのリジカラ検証と取り付けです。

オーナー様は富山からわざわざお越しくださいました、ありがとうございます!







フロントの締結ポイントは黄矢印の4箇所です。

AXELA-BM5_NO.2



F-1締結部です。

AXELA-BM5_NO.3



F-2締結部です。

AXELA-BM5_NO.4

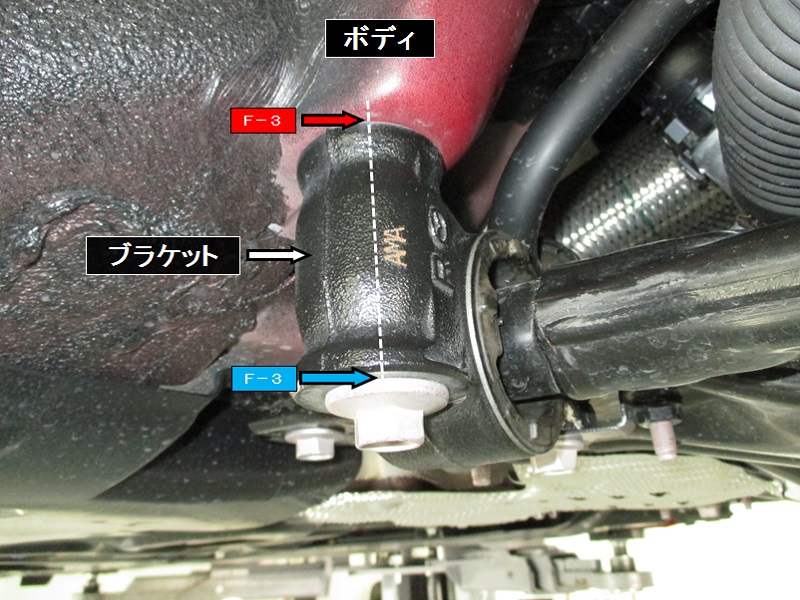

ロアーアームブラケットのF-3締結部です。

AXELA-BM5_NO.5



F-4締結部です。

AXELA-BM5_NO.6



F-1~F-4の赤表記部分はボディとサブフレーム(F-3はブラケット)の間にリジカラを挟み、

青表記部分はサブフレーム(F-3はブラケット)と締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、60分で作業が終了しました。







リアの締結ポイントは黄矢印の4箇所です。

AXELA-BM5_NO.7



R-1締結部です。

AXELA-BM5_NO.8



R-2締結部です。

AXELA-BM5_NO.9



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、50分で作業が終了しました。





BM5型アクセラは、BM2型とリジカラの共通互換が確認できました。





マツダ アクセラ(BM5)

フロント用

品番:50261-GJ2-000 ¥21,600(税込)

リア用

品番:50300-BM2-000 ¥21,600(税込)





ご依頼ありがとうございました。
