レガシィ アウトバック フロント・リアの検証

LEGACY-OUTBACK-BS9_NO.1

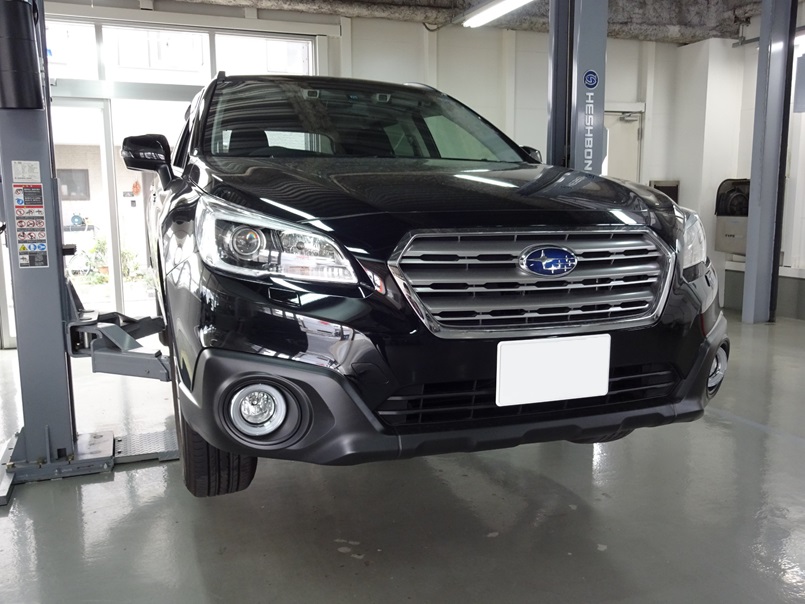

今日はNewレガシィシリーズのアウトバック(BS9)にフロント・リアの

リジカラ検証と取り付けを行いました。







フロントの締結ポイントは黄矢印の8箇所です。

LEGACY-OUTBACK-BS9_NO.2-2



F-1締結部です。

LEGACY-OUTBACK-BS9_NO.3



F-2締結部です。

LEGACY-OUTBACK-BS9_NO.4

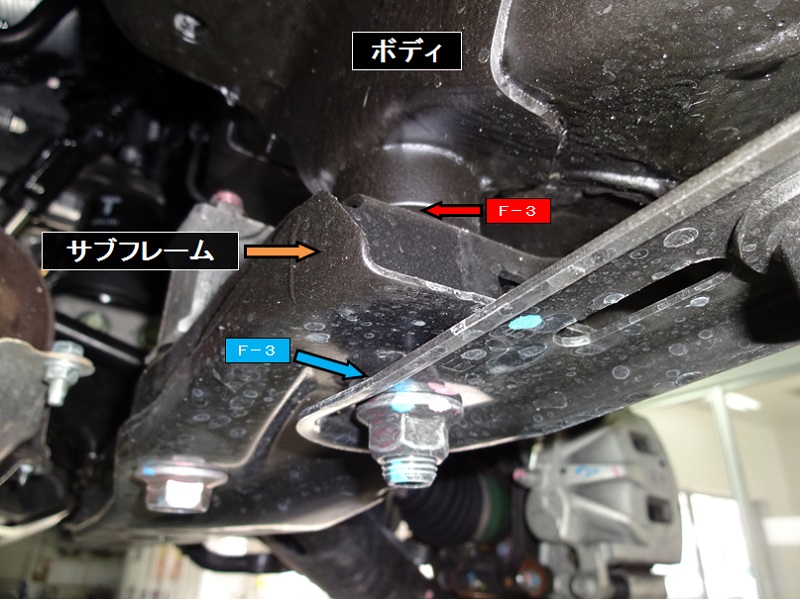

F-3締結部です。

LEGACY-OUTBACK-BS9_NO.5



F-1~F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、70分で作業が終了しました。

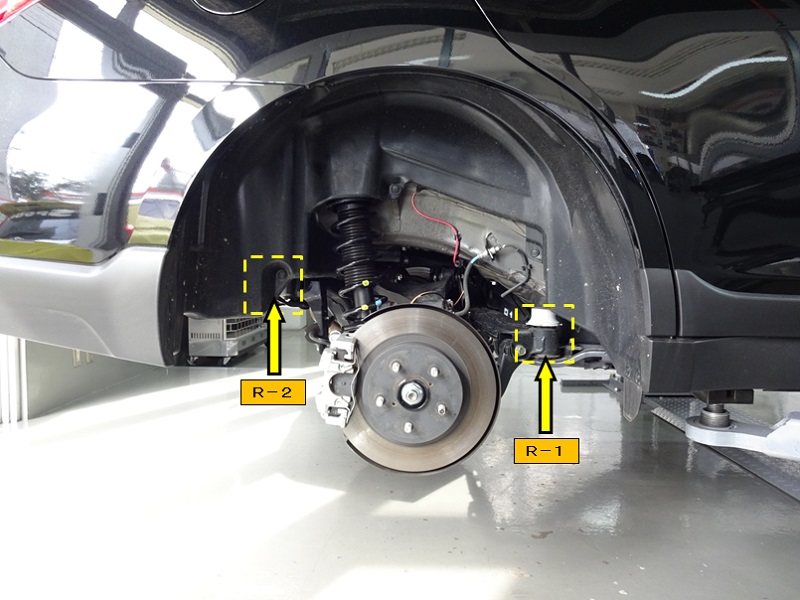

リアの締結ポイントは黄矢印の4箇所です。

LEGACY-OUTBACK-BS9_NO.7



R-1締結部です。

LEGACY-OUTBACK-BS9_NO.8



R-2締結部です。

LEGACY-OUTBACK-BS9_NO.9



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、60分で作業が終了しました。





レガシィ アウトバックはフロントがBM/BR系のレガシィと互換性があり、

リアは新規に設定いたしました。





スバル レガシィ アウトバック(BS9)

フロント用

品番:45140 SN0 101 ¥21,600(税込)

リア用

品番:45151 SN0 200 ¥21,600(税込)

※3月16日(月)発売



※商品は(株)プローバでの取り扱いとなります。

HP http://www.prova.co.jp/





ご依頼ありがとうございました。
