BMW アルピナ B7 フロント・リアの検証

ALPINA-B7_NO.1

今日はBMW アルピナ B7(TH10)にフロント・リアのリジカラ検証と

取り付けを行いました。







フロントの締結ポイントは黄矢印の6箇所です。

ALPINA-B7_NO.2



F-1締結部です。

ALPINA-B7_NO.3

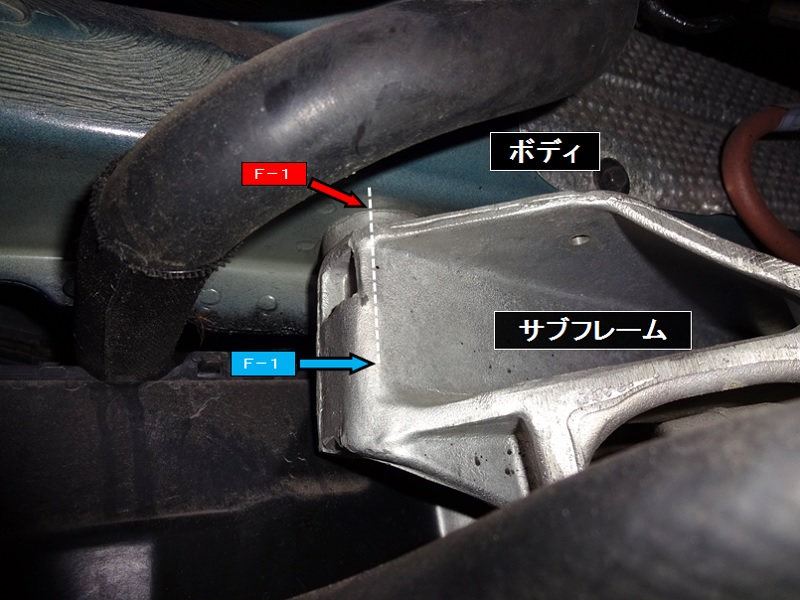

F-2締結部です。

ALPINA-B7_NO.4-2



F-3締結部です。

ALPINA-B7_NO.5



F-1~F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、60分で作業が終了しました。







リアの締結ポイントは黄矢印の4箇所です。

ALPINA-B7_NO.6



R-1締結部です。

ALPINA-B7_NO.7



R-2締結部です。

ALPINA-B7_NO.8



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、60分で作業が終了しました。





アルピナ B7は、E63/E64モデルの6シリーズとリジカラの共通互換がありました。





BMW ALPINA B7

フロント用

品番:50261-E60-000 ¥23,760(税込)

リア用

品番:50300-E66-000 ¥23,760(税込)





ご依頼、ありがとうございました。



by 開発メカ
