マセラティ スパイダー フロント・リアの検証

MASERATI-SPYDER_NO.1

今日はマセラティ スパイダー(SPY)にフロント・リアの

リジカラ検証と取り付けを行いました。

愛知県にお住いのオーナー様は以前にランチア イプシロンに

リジカラを装着頂いたリピーター様です。



「ランチア イプシロン フロント・リアの検証」







フロントの締結ポイントは黄矢印の12箇所です。

MASERATI-SPYDER_NO.2



F-1締結部です。

MASERATI-SPYDER_NO.3-2



F-2締結部です。

MASERATI-SPYDER_NO.4-2



F-3締結部です。

MASERATI-SPYDER_NO.5-3

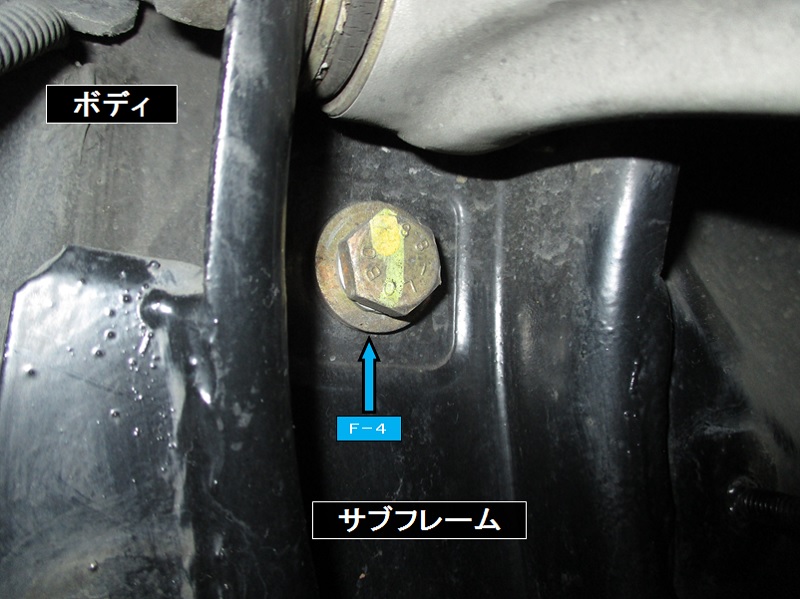

F-4締結部はアッパーアーム根元からです。

MASERATI-SPYDER_NO.6



MASERATI-SPYDER_NO.7



F-1~F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

F-4の青表記部分は締結ボルト側からリジカラを装着します、

フロントのリジカラは合計12個を使用、約80分の作業時間でした。







リアの締結ポイントは黄矢印の6箇所です。

MASERATI-SPYDER_NO.8



R-1締結部です。

MASERATI-SPYDER_NO.9



R-2締結部です。

MASERATI-SPYDER_NO.10



R-3締結部です。

MASERATI-SPYDER_NO.11



R-1~R-3の赤表記部分はボディとサブフレームの間にリジカラを挟みます、

リアのリジカラは合計6個を使用、約50分で作業が終了しました。





スパイダーはクーペ(MCP型)との互換性が確認できました。





MASERATI SPYDER(SPY)

フロント用

品番:50261-MCP-000 ¥21,600(税込)



リア用

品番:50300-MCP-000 ¥21,600(税込)





ご依頼ありがとうございました。



by 開発メカ
