オデッセイ 4WD フロント・リアの検証

ODYSSEY-RC2_NO.1

今日は4WDの現行型オデッセイ(RC2)にフロント・リアの

リジカラ検証と取り付けを行いました。







フロントの締結ポイントは黄矢印の6箇所です。

ODYSSEY-RC2_NO.2



F-1締結部です。

ODYSSEY-RC2_NO.3



F-2締結部です。

ODYSSEY-RC2_NO.4



F-3締結部です。

ODYSSEY-RC2_NO.5



F-1~F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、60分で作業が終了しました。







リアの締結ポイントは黄矢印の10箇所です。

ODYSSEY-RC2_NO.6

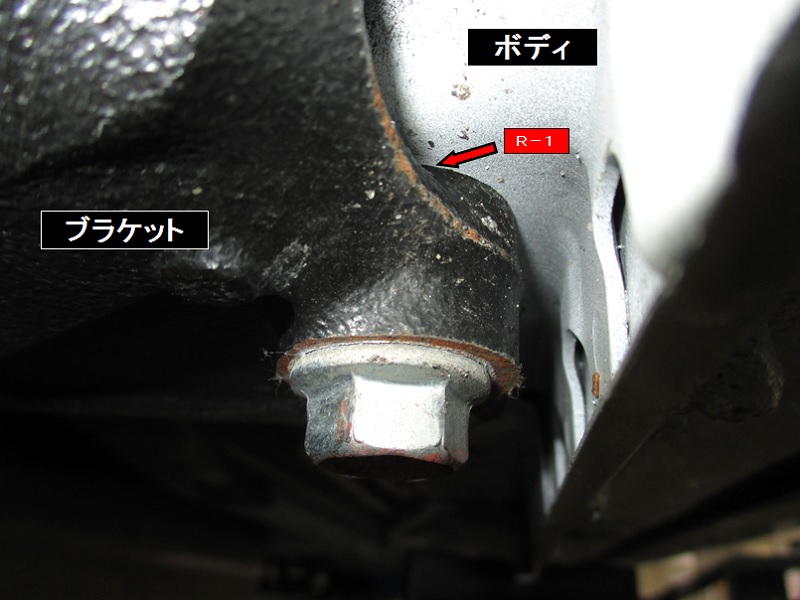

R-1締結部です。

ODYSSEY-RC2_NO.7



ODYSSEY-RC2_NO.8



ODYSSEY-RC2_NO.9



R-2締結部です。

ODYSSEY-RC2_NO.10



R-3締結部です。

ODYSSEY-RC2_NO.11



R-1、R-2の赤表記部分はボディとブラケットの間にリジカラを挟み、

R-3の青表記部分はブラケットと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計10個を使用して、60分で作業が終了しました。





4WDモデルは2WDモデルとの共通互換が確認できました。





ホンダ オデッセイ(RC2)

フロント用

品番:50261-RC1-000 ¥19,440(税込)



リア用

品番:50300-RC1-000 ¥19,440(税込)





ご依頼ありがとうございました。



by 開発メカ
