フィアット パンダ フロント・リアの検証

FIAT-PANDA-13909_NO.1

今日は現行モデルのフィアット パンダ(139型)にフロント・リアの

リジカラ検証と取り付けでした。







フロントの締結ポイントは黄矢印の6箇所です。

FIAT-PANDA-13909_NO.2



F-1締結部です。

FIAT-PANDA-13909_NO.3

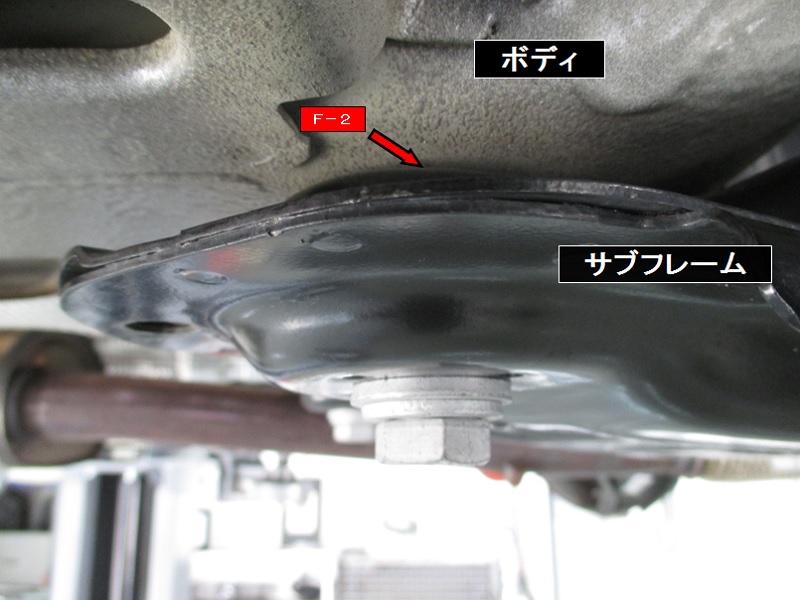

F-2締結部です。

FIAT-PANDA-13909_NO.4



F-3締結部です。

FIAT-PANDA-13909_NO.5

F-1、F-2、F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計8個を使用して、50分で作業が終了しました。







リアの締結ポイントは6箇所です。

FIAT-PANDA-13909_NO.6



R-1締結部です。

FIAT-PANDA-13909_NO.7



R-2締結部です。

FIAT-PANDA-13909_NO.8



R-1、R-2の赤表記部分はボディとブラケットの間にリジカラを挟み、

青表記部分はブラケットと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計12個を使用して、50分で作業が終了しました。





現行型のフィアットパンダはフロントのプラットフォームが設変され新設定しました、

リアはこれまでのパンダ(169型)と互換がありました。





FIAT PANDA(13909)

フロント用

品番:50261-139-000 ¥24,840(税込)



リア用

品番:50300-169-000 ¥24,840(税込)





ご依頼ありがとうございました。



by 開発メカ
