BMW X5 フロント・リアの検証

BMW-X5-F15_NO.1

今日はBMW X5(F15)にフロント・リアのリジカラ検証と取り付けを致しました。

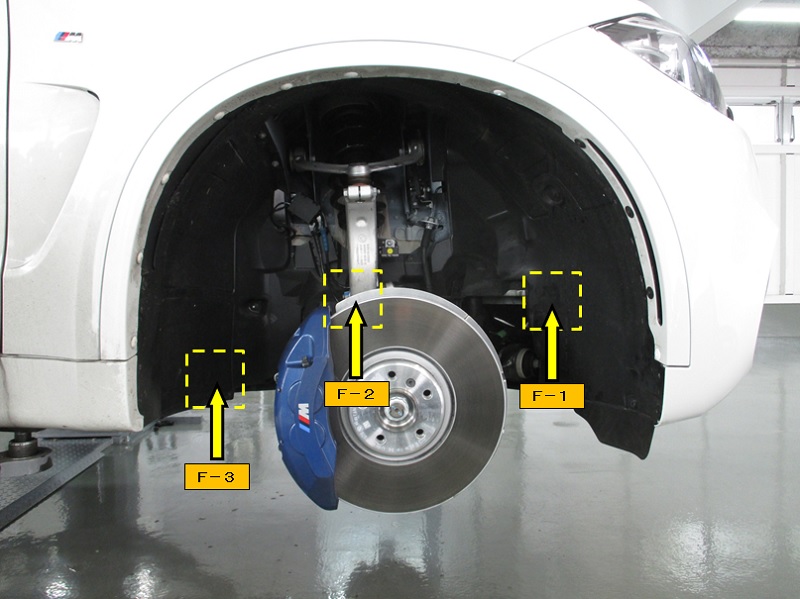

フロントの締結ポイントは黄矢印の6箇所です。

BMW-X5-F15_NO.2

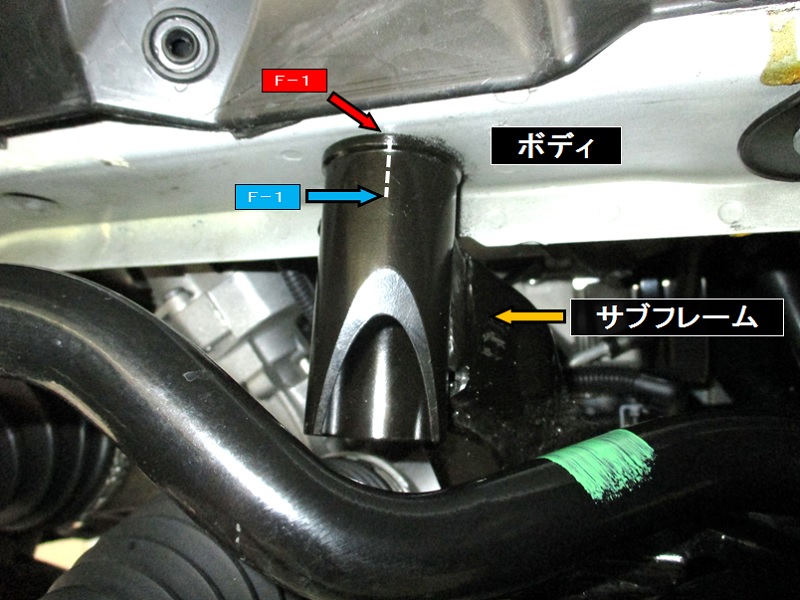

F-1締結部です。

BMW-X5-F15_NO.3

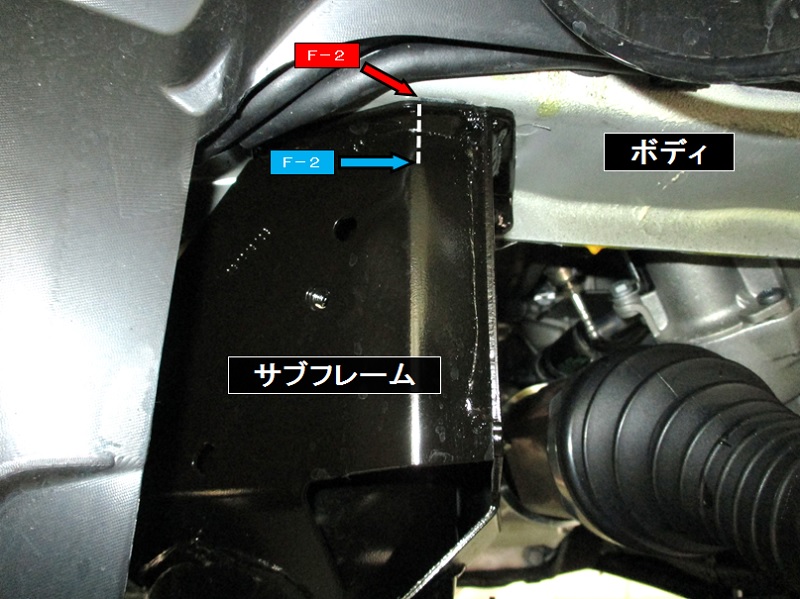

F-2締結部です。

BMW-X5-F15_NO.4

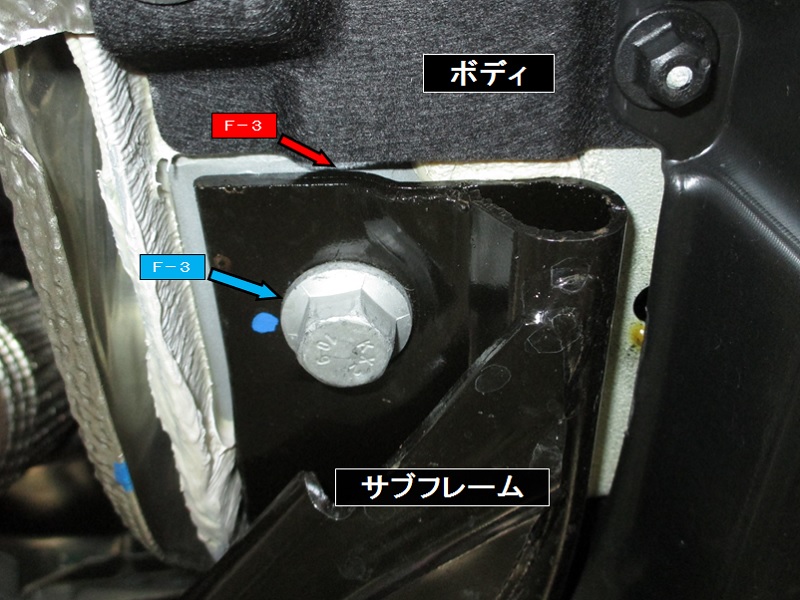

F-3締結部です。

BMW-X5-F15_NO.5



F-1、F-2、F-3の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計12個を使用して、80分で作業が終了しました。

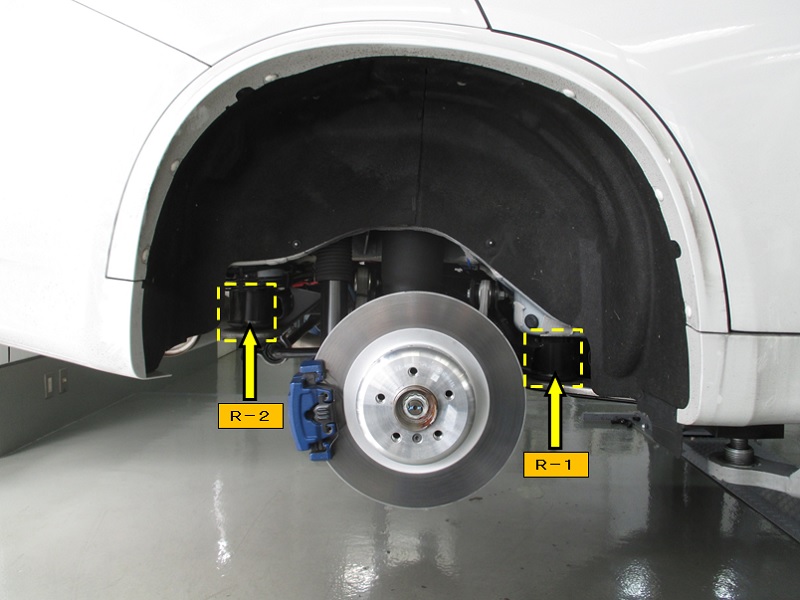

リアの締結ポイントは黄矢印の4箇所です。

BMW-X5-F15_NO.6

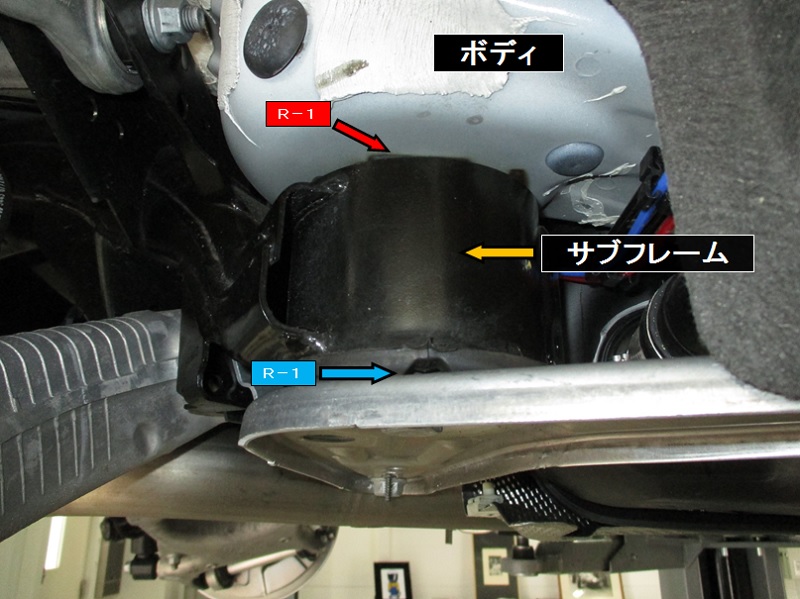

R-1締結部です。

BMW-X5-F15_NO.7

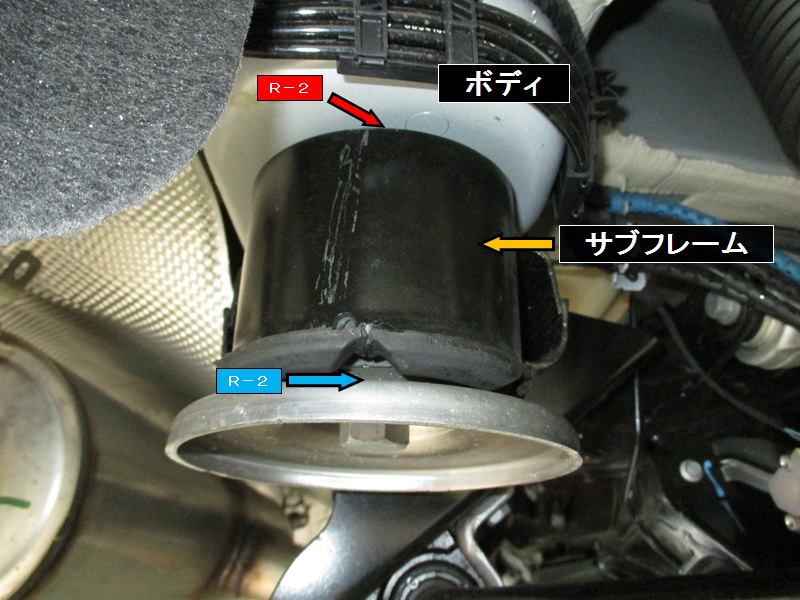

R-2締結部です。

BMW-X5-F15_NO.8



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

リアのリジカラは合計8個を使用して、60分で作業が終了しました。





F15型X5は新しいプラットフォームでしたので、リジカラは新規で設定します。





BMW X5(F15)

フロント用

品番:50261-F15-000 ¥23,760(税込)

リア用

品番:50300-F15-000 ¥23,760(税込)





ご依頼いただき、ありがとうございました。



by 開発メカ
