80スープラ フロント・リアの取り付け

SUPRA-JZA80_NO.1

今日はトヨタ スープラ(JZA80)にフロント・リアの

リジカラ取り付けを行いました。

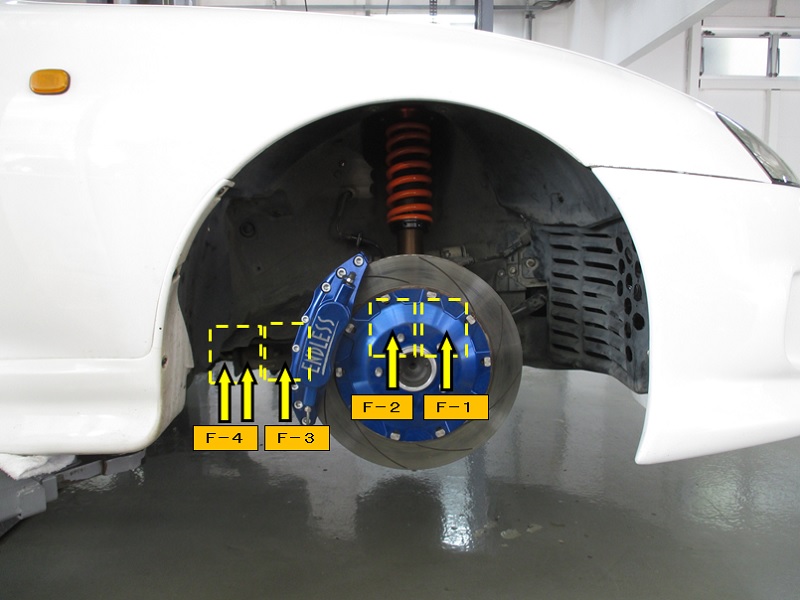

フロントの締結ポイントは黄矢印の10箇所です。

SUPRA-JZA80_NO.2-2

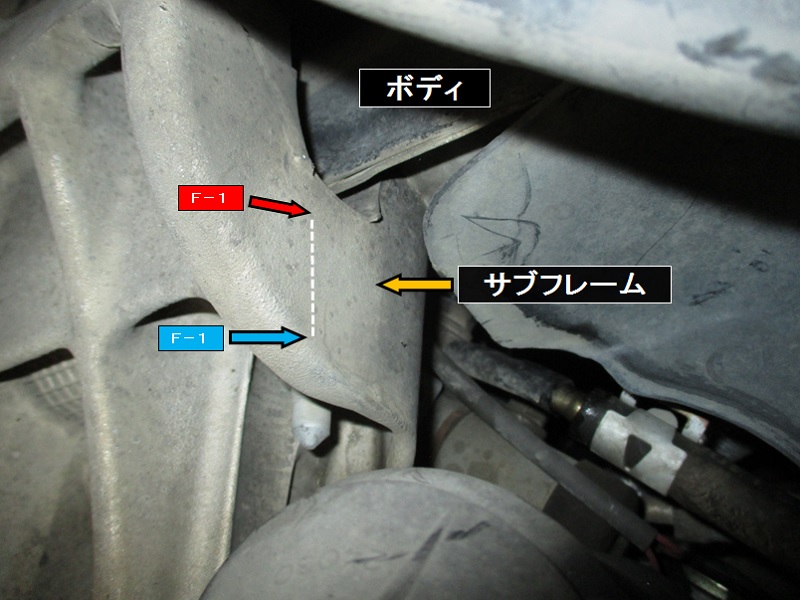

F-1締結部です。

SUPRA-JZA80_NO.3

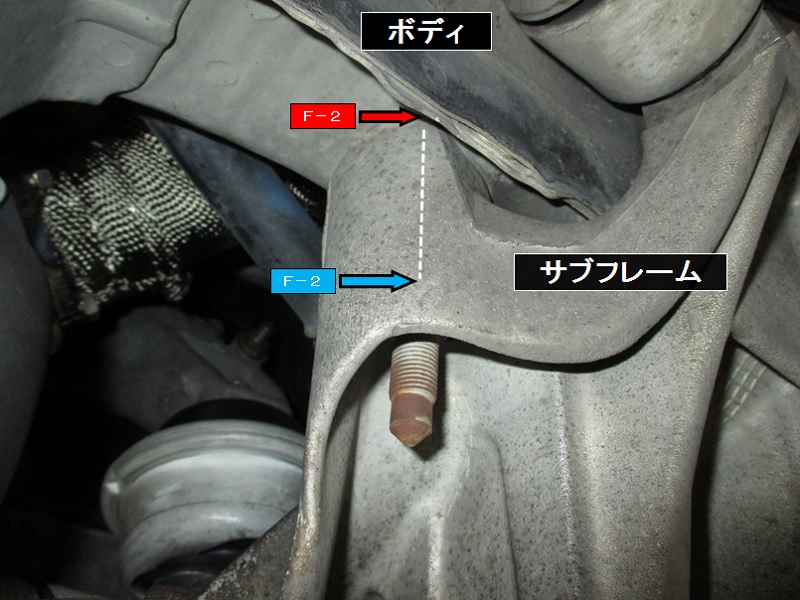

F-2締結部です。

SUPRA-JZA80_NO.4

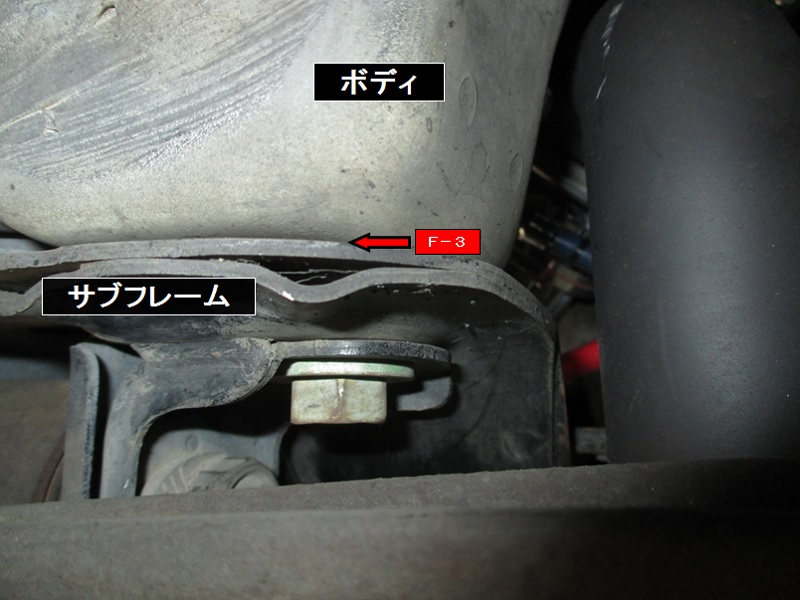

F-3締結部です。

SUPRA-JZA80_NO.5

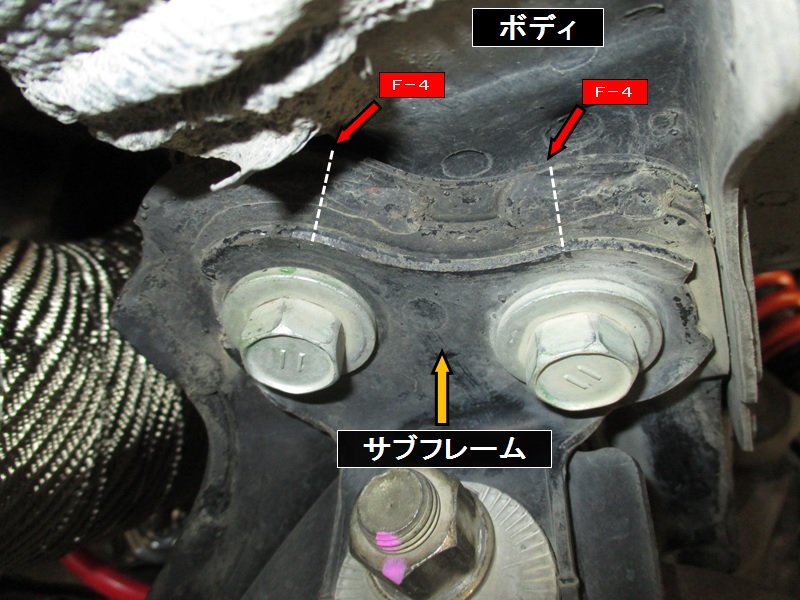

F-4締結部です。

SUPRA-JZA80_NO.6



F-1~F-4の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。

フロントのリジカラは合計14個を使用して、約70分で作業が終了しました。

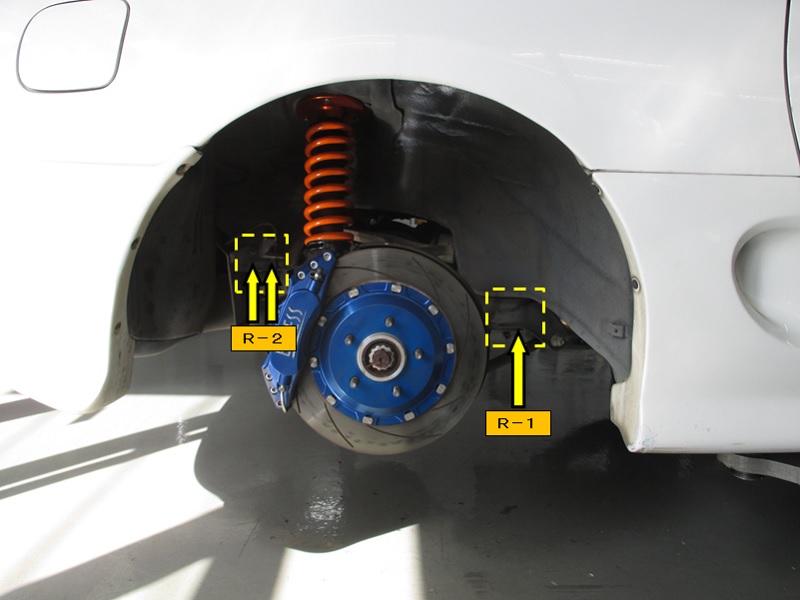

リアの締結ポイントは黄矢印の4箇所です。

SUPRA-JZA80_NO.7-2

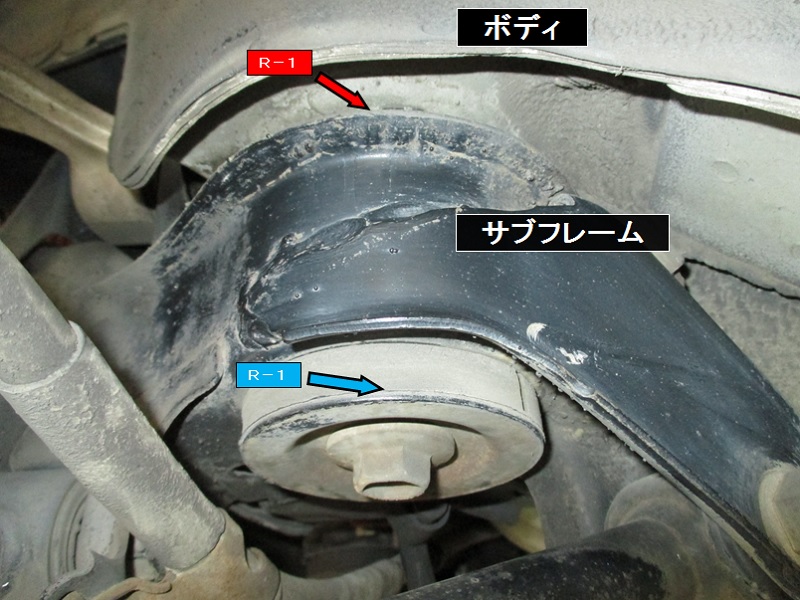

R-1締結部です。

SUPRA-JZA80_NO.8

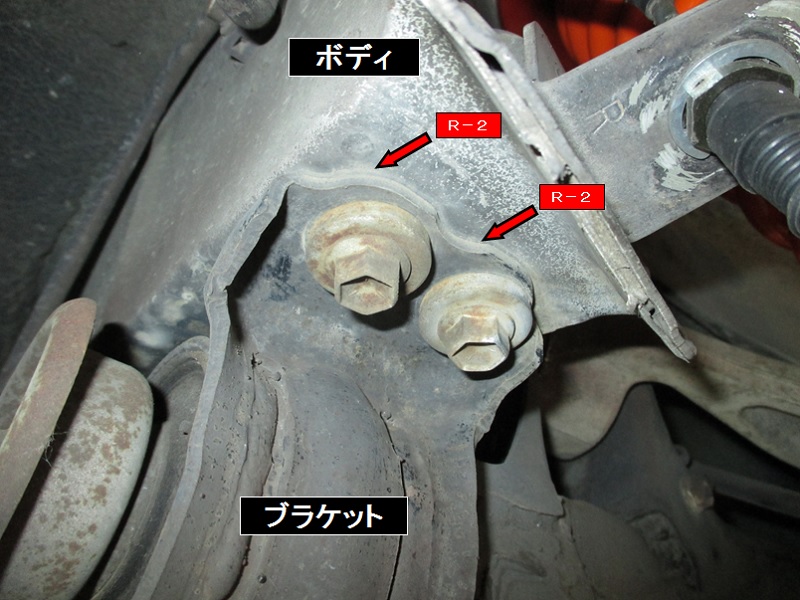

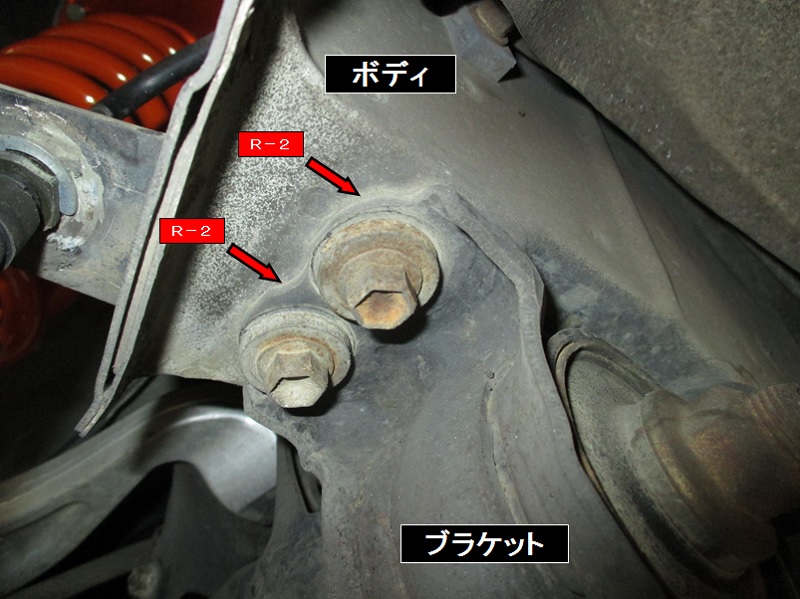

R-2締結部です。

SUPRA-JZA80_NO.9



SUPRA-JZA80_NO.10



R-1、R-2の赤表記部分はボディとサブフレームの間にリジカラを挟み、

青表記部分はサブフレームと締結ボルトの間にリジカラを装着します。



リアのリジカラは合計12個を使用、約50分で作業が終了しました。







トヨタ スープラ(JZA80)

フロント用

品番:50261-A80-000 ¥21,600(税込)



リア用

品番:50300-A80-000 ¥21,600(税込)





ご依頼ありがとうございました。



by 開発メカ
