アバルト 695 フロント・リアの検証

ABARTH695_NO.1

今日はアバルト 695 エディツィオーネ~マセラティ(312142)に
フロント・リアのリジカラ検証と取り付けでした。









フロントの締結ポイントは黄矢印の6箇所です。

ABARTH695_NO.2

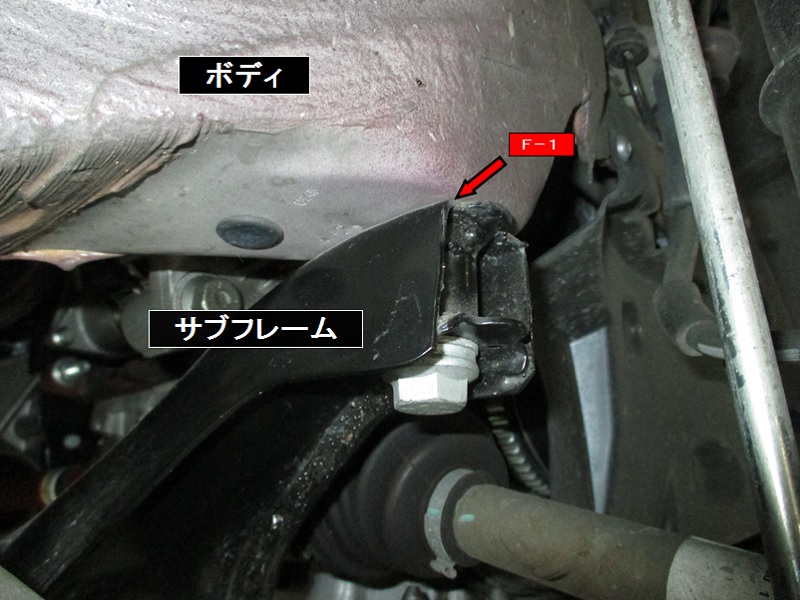

F-1締結部です。

ABARTH695_NO.3-2



F-2締結部です。

ABARTH695_NO.4



F-3締結部です。

ABARTH695_NO.5



ボディとサブフレームの間(赤表記)に6個を使い、
サブフレームの下側(青表記)に4個を装着します。

フロントのリジカラは10個を使用、作業は60分で終了しました。







リアの締結ポイントは6箇所です。

ABARTH695_NO.6



R-1締結部です。

ABARTH695_NO.7



R-2締結部です。

ABARTH695_NO.8



ボディとブラケットの間(赤表記)に6個を使い、
ブラケットの下側(青表記)に6個を装着します。

リアのリジカラは12個を使用、作業は60分で終了しました。





アバルト695はフィアット500用のリジカラと共通互換がありました。





ABARTH 695 EDIAIONE MASERATI

フロント用

品番:50261-312-000 ¥24,840(税込)

リア用

品番:50300-312-000 ¥24,840(税込)







ご依頼いただきありがとうございました。



by 開発メカ
