シトロエン C4 フロント・リアの検証

CITROEN-C4-B5R_NO.1

今日はシトロエン C4(B5R)にフロント・リアの検証です。





フロントの締結ポイントは黄矢印の4箇所です。

CITROEN-C4-B5R_NO.2



F-1締結部です。

CITROEN-C4-B5R_NO.3



F-2締結部です。

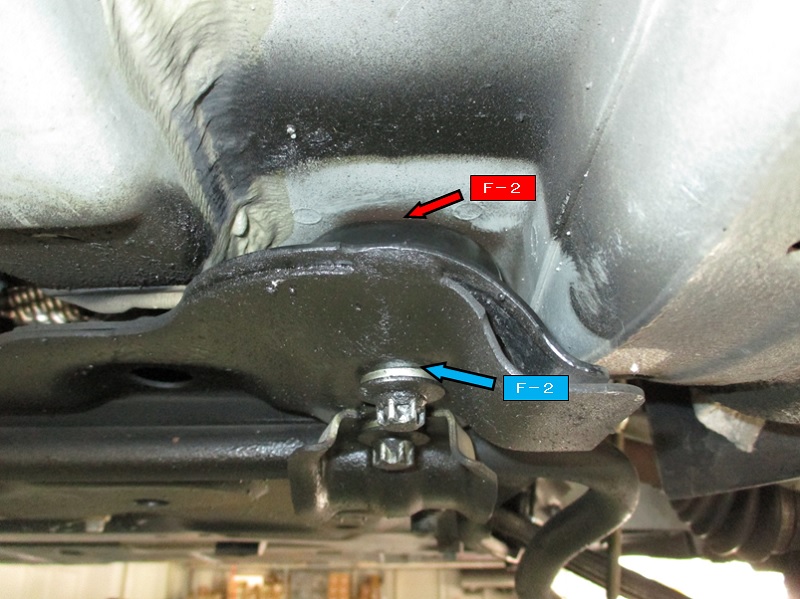

CITROEN-C4-B5R_NO.4



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は50分で終了しました。







リアの取り付け箇所は点線囲み部分で、締結ポイントは固定軸ブラケット部分の8箇所です。

CITROEN-C4-B5R_NO.5



リアのブラケット、R-1締結部です。

CITROEN-C4-B5R_NO.6



リアのブラケット、R-2締結部です。

CITROEN-C4-B5R_NO.7



ボディとブラケットの間(赤表記)に8個を使用、
ブラケットの下側(青表記)に8個を使用します、

リアのリジカラは16個 8個を使用、作業は50分で終了しました。



※2016年6月30日更新

一部車種において下側のカラーがブラケットに接触し取り付けが出来なかったため、

上側のみの構成に変更致しました。







CITROEN  C4 (B5N/B5R)

フロント用

品番:50261-B58-000 ¥21,000(税込)

リア用

品番:50300-B5N-000 ¥21,000(税込)





作業のご依頼、誠にありがとうございました!



by 開発メカ
