ベンツ CLS350 フロント・リアの検証

BENZ-CLS350-C218_NO.1

今日はベンツ CLS350(C218)にフロント・リアの検証です。

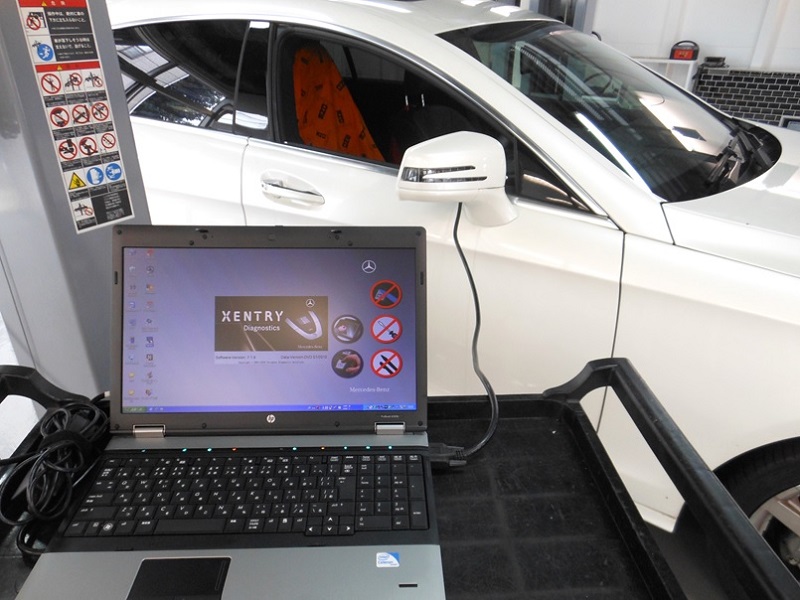

エアサス車のCLS、DASを使いエアサスの圧力を抜いていきます。
4輪ともエアが抜けたら、いつも通り作業を進めていきます。

BENZ-CLS350-C218_NO.2





フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

BENZ-CLS350-C218_NO.3



F-1締結部です。

BENZ-CLS350-C218_NO.4



F-2締結部です。

BENZ-CLS350-C218_NO.5



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は60分で終了しました。







リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

BENZ-CLS350-C218_NO.6



R-1締結部です。

BENZ-CLS350-C218_NO.7



R-2締結部です。

BENZ-CLS350-C218_NO.8



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。

作業が終了したら、最後はDASでエアを規定圧まで充填して終了です。



ひとつ前のモデル(C219)に比べてエア圧が低く、DASが無くても取り付け出来そうですが
安全のためDASのあるショップもしくはディーラー様での作業をお勧めします。





MERCEDES BENZ CLS350(C218)

フロント用

品番:50261-W20-001 ¥21,000(税込)

リア用

品番:50300-W20-000 ¥21,000(税込)

※2013年12月19日よりフロントの品番が変更になりました。

新品番:50261-W20-000 ¥21,600(税込)







作業のご依頼、ありがとうございました。



by 開発メカ
