ランサーエボリューションⅢ フロント・リアの検証

EVO3-CE9A_NO.1

今日は、三菱 ランサーエボリューションⅢ(CE9A)にフロント・リアの検証です。

ランエボシリーズ3作目はマニアの間で三菱がワールドラリーに挑み、最も光輝いていた、、
といわれているらしいですね。

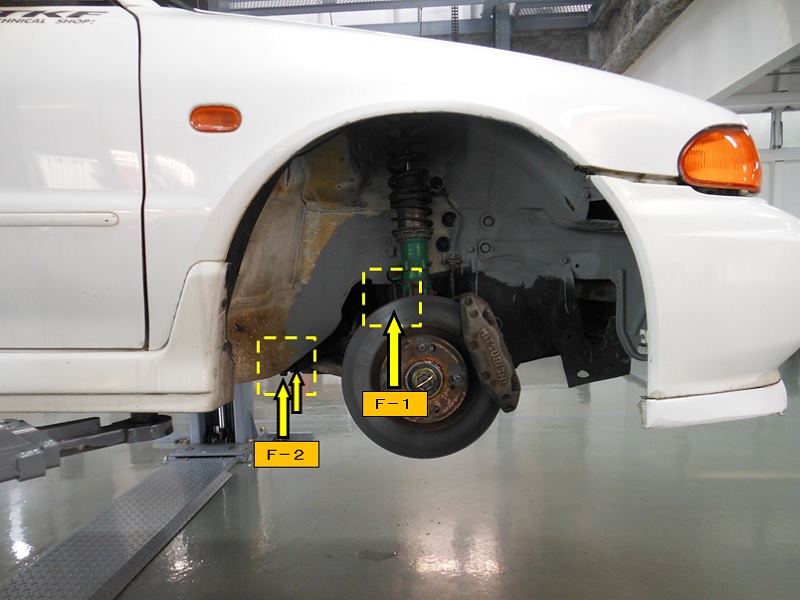

フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の6箇所です。

EVO3-CE9A_NO.2

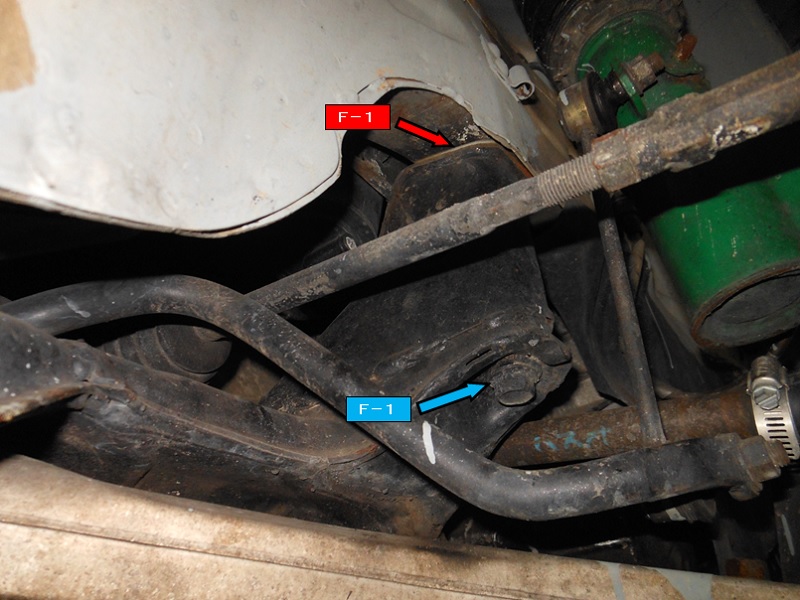

F-1締結部です。

EVO3-CE9A_NO.3



後側のF-2締結部です。

EVO3-CE9A_NO.4

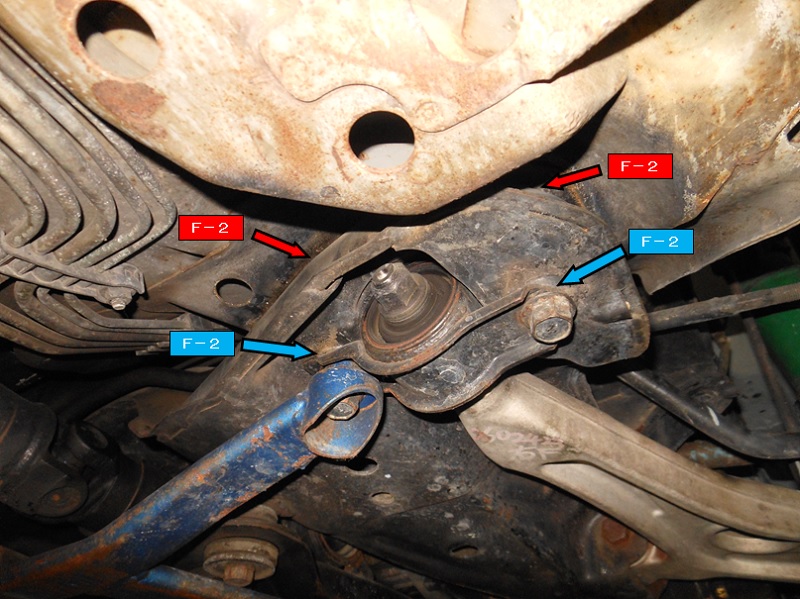

ボディとサブフレームの間(赤表記)に6個を使用、
サブフレームの下側(青表記)に6個を使用します。

フロントのリジカラは12個を使用、作業は50分で終了しました。

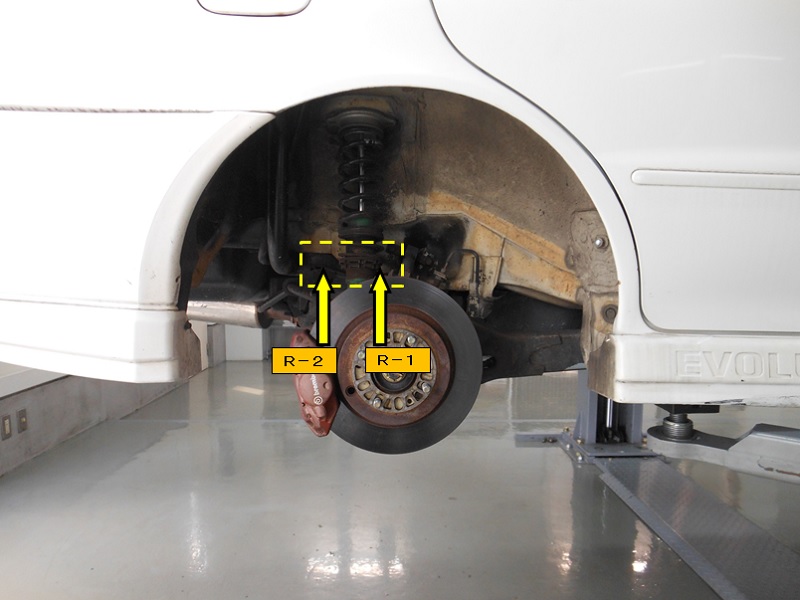

リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

EVO3-CE9A_NO.5



R-1・R-2締結部です。

EVO3-CE9A_NO.6

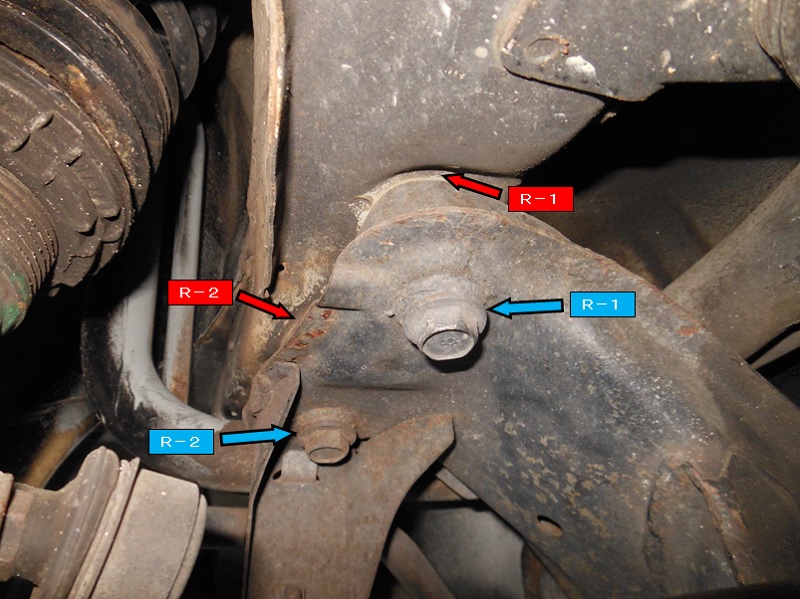

ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は40分で終了しました。





今回の検証でランサーエボリューションはエボⅠ~エボⅩまで、
シリーズフルラインナップが出来ました!



三菱 ランサーエボリューションⅠ(CD9A)/エボリューションⅡ・Ⅲ(CE9A)

フロント用

品番:50261-CD9-001 ¥21,000(税込)

リア用

品番:50300-CD9-001 ¥21,000(税込)







作業のご依頼、ありがとうございました!



by 開発メカ
