ベンツ C180 フロント・リアの検証

BENZ-W203-C180_NO.1

本日はベンツ C180 ワゴン(S203)にフロント・リアの取り付け検証です。





フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

BENZ-W203-C180_NO.2



前側のF-1締結部です。

BENZ-W203-C180_NO.3



後側のF-2締結部です。

BENZ-W203-C180_NO.4



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は50分で終了しました。





リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

BENZ-W203-C180_NO.5



前側のR-1締結部です。

BENZ-W203-C180_NO.6



後側のR-2締結部です。

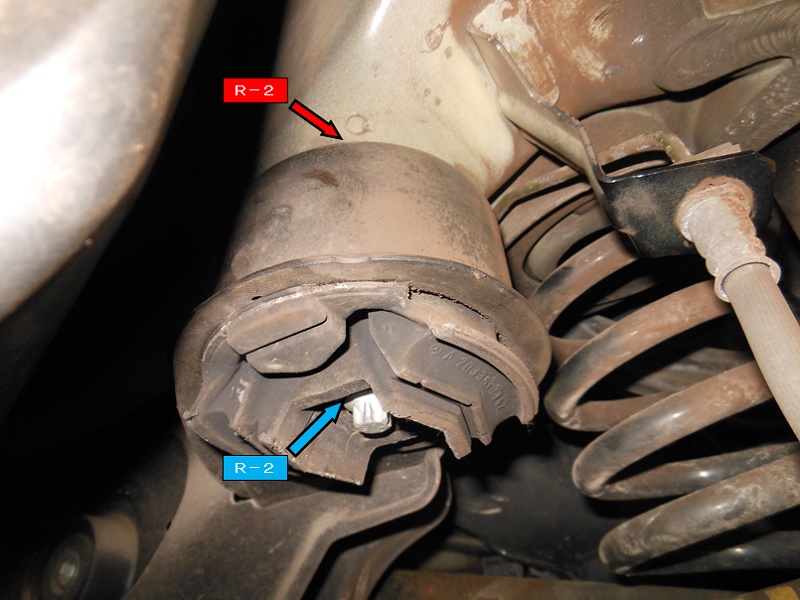

BENZ-W203-C180_NO.7



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。





203モデルのベンツは、セダン(W203)とワゴン(S203)の全シリーズ互換性が確認できました。



MERCEDES BENZ Cクラス (W203/S203)

フロント用

品番:50261-203-001 ¥21,000(税込)

リア用

品番:50300-203-001 ¥21,000(税込)







作業のご依頼、ありがとうございました!



by 開発メカ
