アルテッツァ ジータ取り付けレポート

ALTEZZAGITA-GXE10W_NO.1

今日はアルテッツァ ジータ(GXE10W)にフロント・リアの取り付けレポートです。

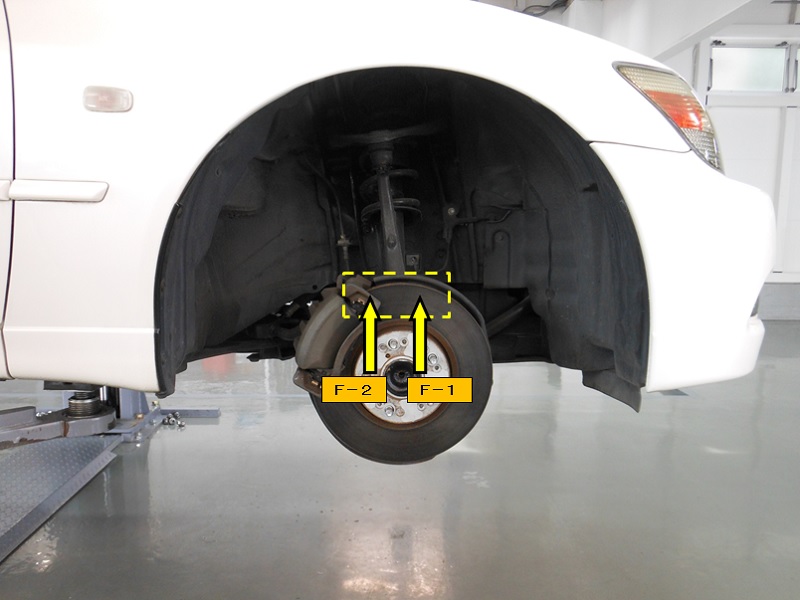

フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

ALTEZZAGITA-GXE10W_NO.2



この車種のフロントの場合はスタッドボルト締結です、ボデー側からスタッドが下向きに出ているので
ボルトは「抜かないで」ナットを緩めリジカラを2ツ割にして挟み込みます。

ALTEZZAGITA-GXE10W_NO.8





フロントの前側、F-1締結部です、スタッドボルトタイプですね。

ALTEZZAGITA-GXE10W_NO.3



フロントの後側、F-2締結部です、下側のナットを緩めてサブフレームを20~30mm降ろします。

ALTEZZAGITA-GXE10W_NO.2-1

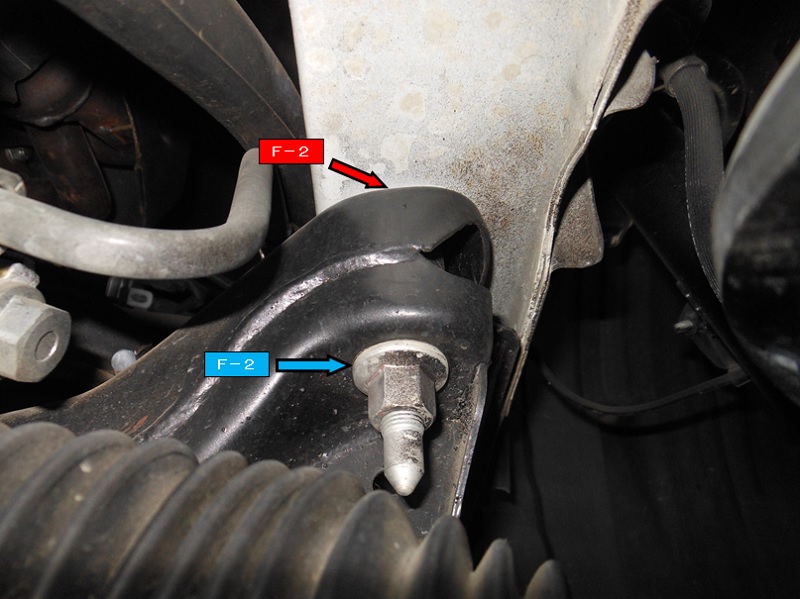

ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は50分で終了しました。





リアの取り付け箇所は点線囲み部分で、締結ポイントは4箇所です。

ALTEZZAGITA-GXE10W_NO.5



リアの前側、R-1締結部です。

ALTEZZAGITA-GXE10W_NO.6



リアの後側、R-2締結部です。

ALTEZZAGITA-GXE10W_NO.7



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。





トヨタ アルテッツァ アルテッツァジータ(SXE10/GXE10)

フロント用

品番:50261-E10-000 ¥21,000(税込)

リア用

品番:50300-E10-000 ¥21,000(税込)

※2014年7月20日よりフロントの品番が変更になりました。

新品番:50261- 171-000 ¥21,600(税込)





作業のご依頼、ありがとうございました!



by 開発メカ
