ベンツ 現行Aクラス フロント・リアの検証。

A180-W176_NO.1

今日はベンツ新型Aクラス、A180(W176)にフロント・リアの検証です。

2013年にフルモデルチェンジした、新世代スポーツコンパクトモデルです、
前のモデルからは大転換、2層フロアを捨てた新コンセプト、変わりましたね。





フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の10箇所です。

A180-W176_NO.2-1



フロントの前側、F-1締結部です。

A180-W176_NO.3



フロントの中央、F-2締結部です。

A180-W176_NO.4



フロントの後側、F-3締結部です。

A180-W176_NO.5



ボディとサブフレームの間(赤表記)に10個を使用、
F-1にはサブフレームの下側(青表記)に2個を使用します。

フロントのリジカラは12個を使用、作業は80分で終了しました。





リアの取り付け箇所は点線囲み部分で、締結ポイントは4箇所です。

A180-W176_NO.6



リアの前側、R-1締結部です。

A180-W176_NO.7

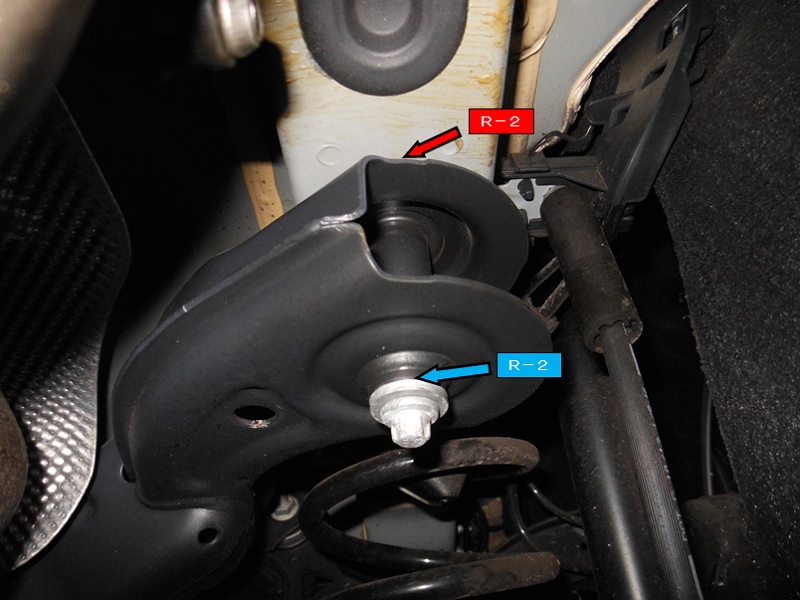

リアの後側、R-2締結部です。

A180-W176_NO.8



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。





Aクラスはサブフレームが新設計品でした、フロント・リアともに新規ラインナップです。



MERCEDES BENZ  A180/A250(W176)

フロント用

品番:50261-176-000 ¥21,000(税込)

リア用

品番:50300-176-000 ¥21,000(税込)





作業のご依頼、ありがとうございました。



by 開発メカ
