カムリグラシア フロント・リアの検証

CAMRYGRACIA-MCV21W_NO.1

今日はトヨタの北米向けモデル カムリグラシア(MCV21W)にフロント・リアの検証です。



オーナー様はHPの検証募集(リンク)からご依頼をいただきました、
ありがとうございます。

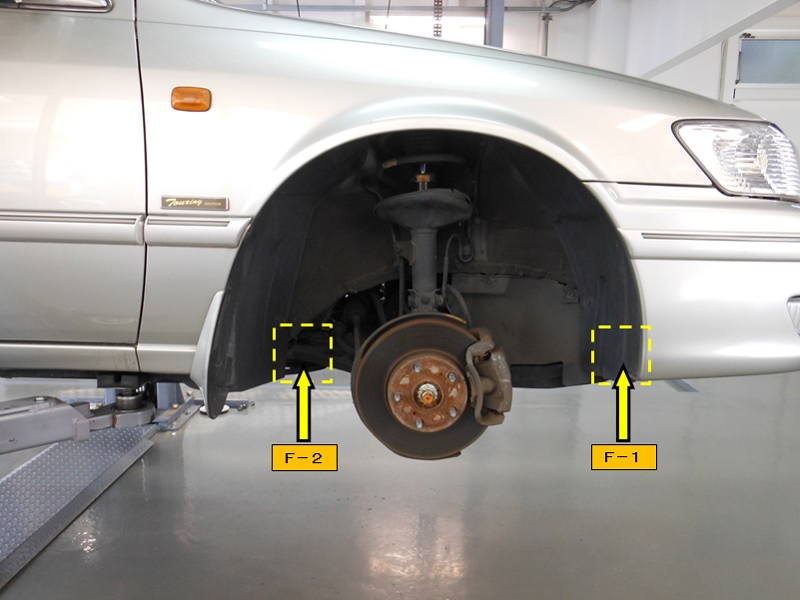

フロントの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

CAMRYGRACIA-MCV21W_NO.2

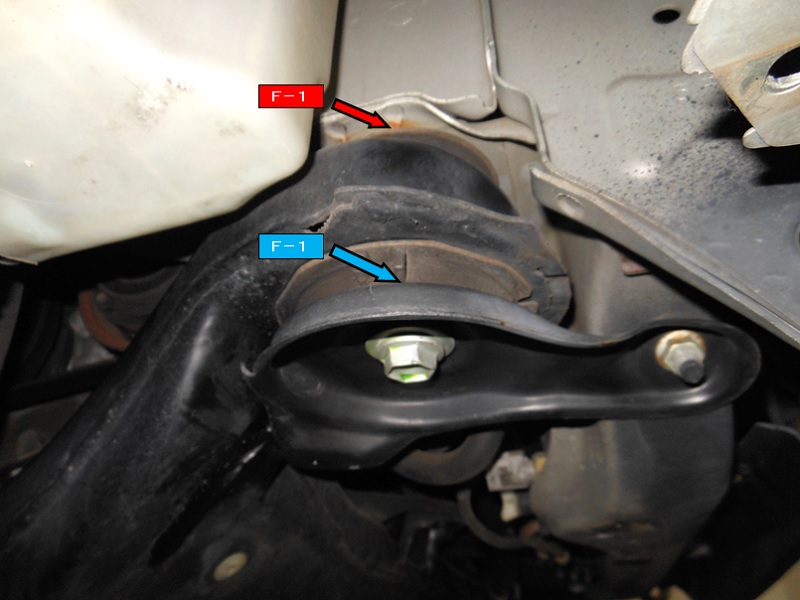

フロントの前側、F-1締結部です。

CAMRYGRACIA-MCV21W_NO.3

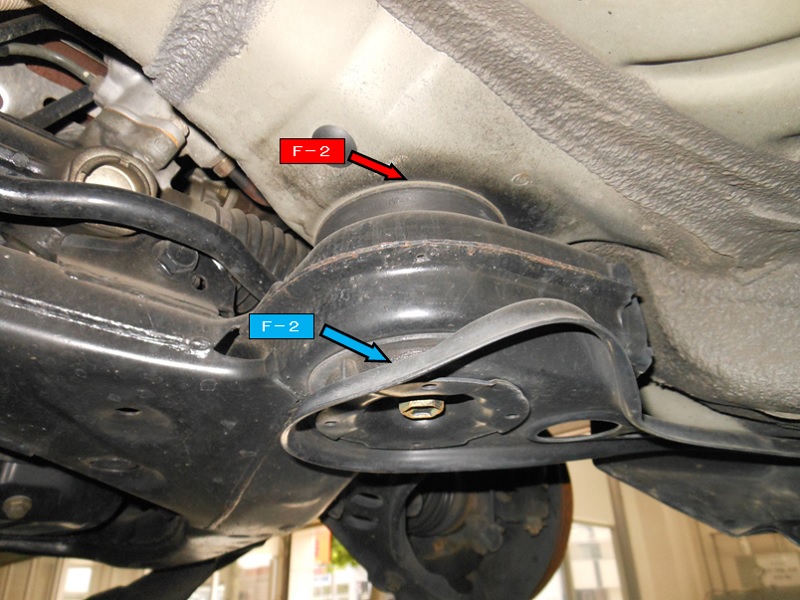

フロントの後側、F-2締結部です。

CAMRYGRACIA-MCV21W_NO.4



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します。

フロントのリジカラは8個を使用、作業は60分で終了しました。

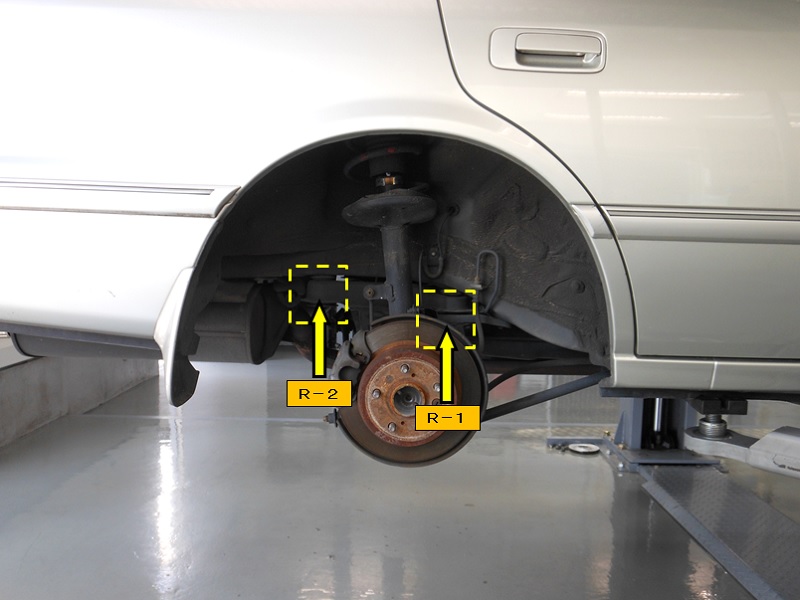

リアの取り付け箇所は点線囲み部分で、締結ポイントは黄矢印の4箇所です。

CAMRYGRACIA-MCV21W_NO.5

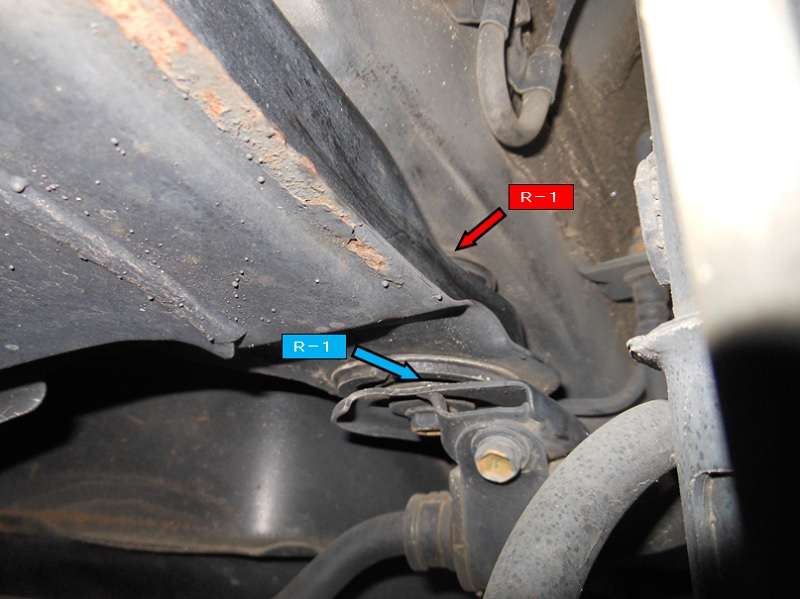

リアの前側、R-1締結部です。

CAMRYGRACIA-MCV21W_NO.6

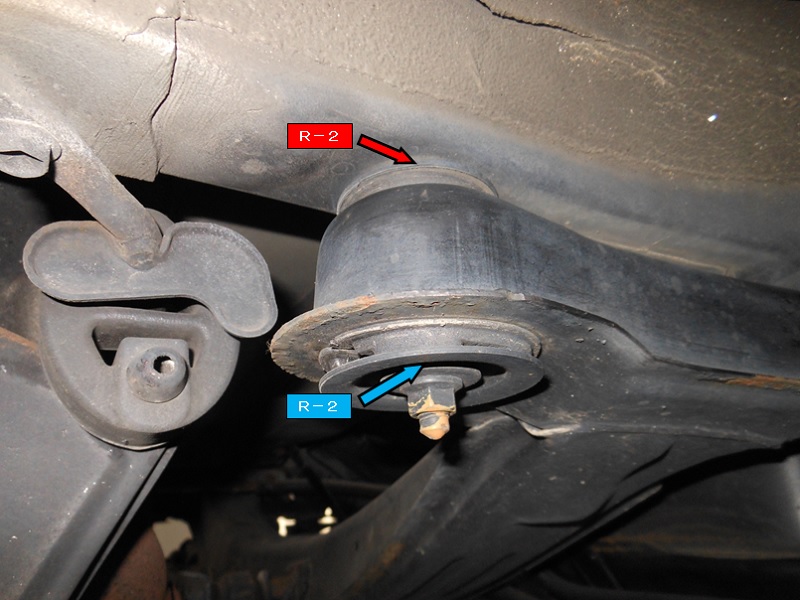

リアの後側、R-2締結部です。

CAMRYGRACIA-MCV21W_NO.7



ボディとサブフレームの間(赤表記)に4個を使用、
サブフレームの下側(青表記)に4個を使用します、

リアのリジカラは8個を使用、作業は50分で終了しました。





トヨタ カムリグラシア(MCV21W)/ウインダム(MCV21)

フロント用

品番:50261-MCV-000 ¥21,000(税込)

リア用

品番:50300-MCV-000 ¥21,000(税込)





作業のご依頼、誠にありがとうございました!



by 開発メカ
